RS232、RS422和RS485是相当古老的串行通信接口，1962年制定RS232时我还没有出生，但这些串口今天在各种应用中仍然普遍使用，例如销售点、万用表、工业设备像 PLC（可编程逻辑控制器） 或 HMI（人机界面），以及医疗设备。
Maxim Integrated 在社交网络上分享了一段视频，我将其嵌入在了本文末尾，该视频解释了串行发送器设备的基本原理以及 RS232、RS422、RS485和Profibus之间的区别。

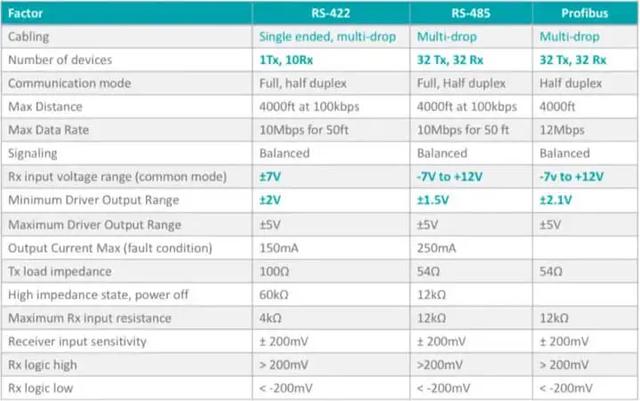

RS-422 vs RS-485 vs Profibus
该视频详细介绍了一个术语词汇表、关于电缆长度和比特率的讨论、握手和自动关机，但我直接把快速摘要放在了下面：
- RS232支持一个发送器和一个接收器，工作电压在-15 到+15V 之间（输入容差高达-/+ 25V）。接收器侧的逻辑 0 介于 +3 和 +15V 之间，逻辑1 介于-15和-3V之间。
- RS422是RS-232的改进版本，带有双绞线和信号平衡，仍支持单个发射器，但最多可以连接10个收发器。此外还可以支持更长的距离。
- RS485是1983年发布的RS-422的演变，支持多达32个Tx和32个Rx设备。由于RS-485是RS-422的超集，你仍然可以使用RX-485 Tx设备来控制RS-422 Tx设备，但不能反过来。信号在-5至+5V（输入容差：-7至+12V）之间运行，其中逻辑0介于+200mW至+5V之间，而接收器侧的逻辑1介于-5V至-200mV之间。
RS-422和RS-485可以使用更短的电缆（最长的电缆约15米）实现10 Mbps比特率，而使用长达1.2公里的更长电缆则可实现100 Kbps的速度。尽管有多达32个设备的限制，Maxim Integrated表示，RS-422和RS-485仍有支持多达256个收发器的芯片。RS-422/RS-485的典型应用包括PLC、工业传感器和楼宇自动化等。
