VXLAN技术实现(3)

概述在PC_4和PC_5已完成二层通信的基础上,那么PC_4和PC_5如何与外界网络通信呢?

概述

在PC_4和PC_5已完成二层通信的基础上,那么PC_4和PC_5如何与外界网络通信呢?

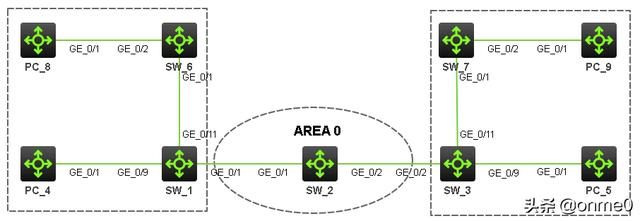

为了实现上述目标,特此模拟绘制下图拓扑图。

VXLAN技术实现(3)

模拟实现VXLAN网络与外界网络通信

模拟器软件版本

采用“H3C网络设备模拟器V3.0.1”;

备注:模拟器中S5820V2-54QS-GE交换机不支持VXLAN,需要选择S6850交换机;

模拟拓扑图地址规划

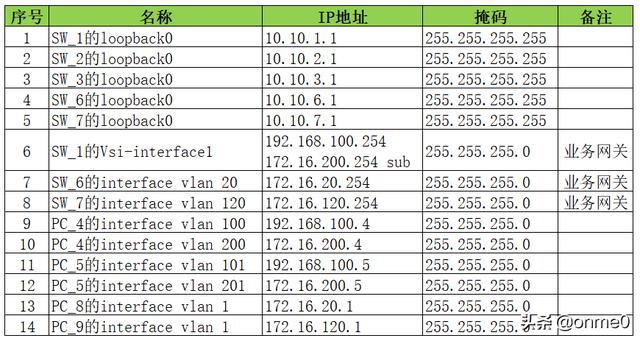

交换机Loopback地址及PC地址规划如下图所示;

VXLAN技术实现(3)

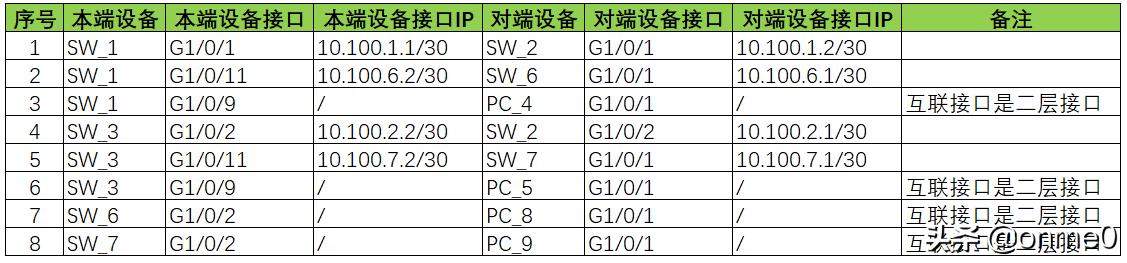

设备之间互联接口及地址规划如下图所示;

VXLAN技术实现(3)

模拟环境实现的目标

在PC_4和PC_5已完成二层通信的基础上,那么PC_4和PC_5如何与外界网络通信呢?

即,VXLAN网络与外界网络通信。

模拟环境设备配置

SW_1交换机配置

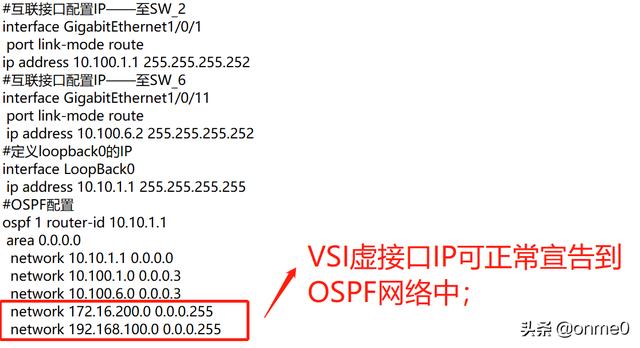

SW_1交换机OSPF相关配置,如下图所示;

VXLAN技术实现(3)

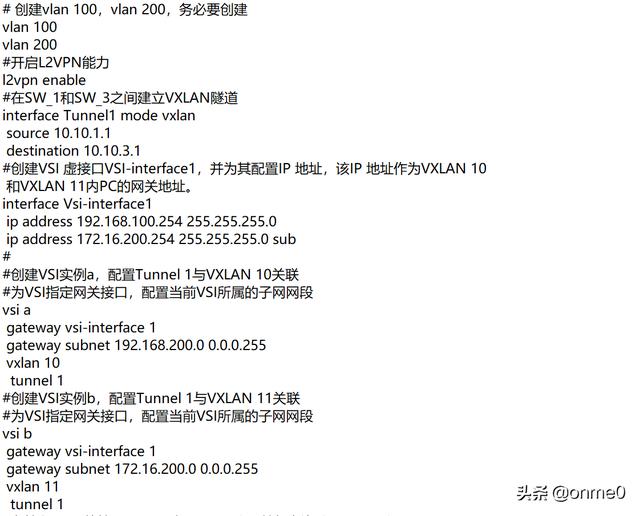

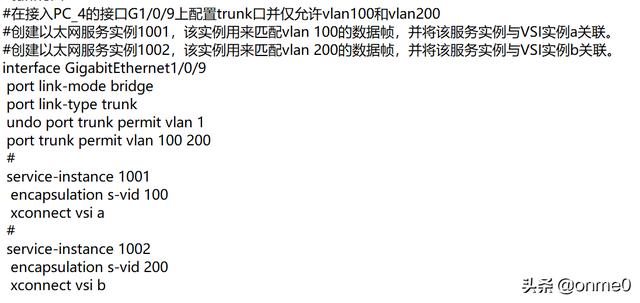

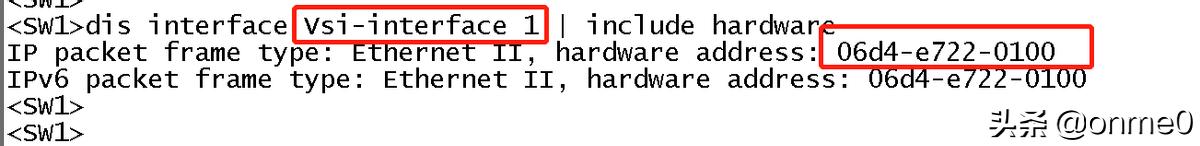

SW_1交换机VXLAN相关配置,如下图所示;

VXLAN技术实现(3)

VXLAN技术实现(3)

SW_2交换机配置

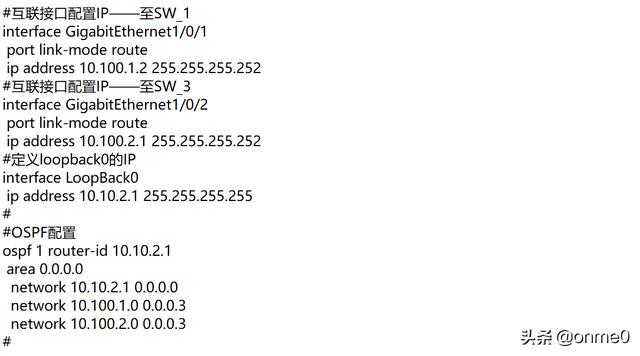

SW_2交换机ospf相关配置,如下图所示;

VXLAN技术实现(3)

SW_3交换机配置

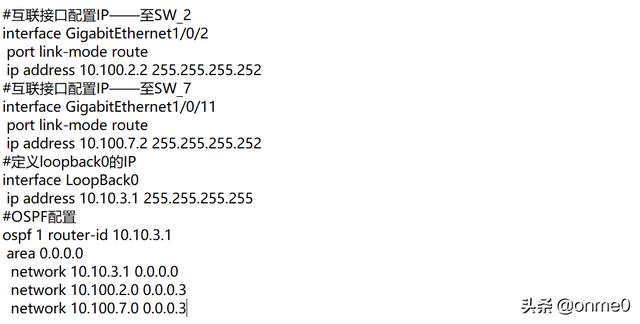

SW_3交换机OSPF相关配置,如下图所示;

VXLAN技术实现(3)

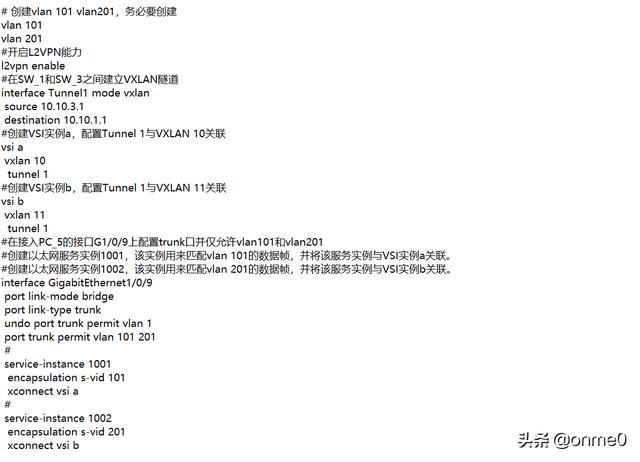

SW_3交换机VXLAN相关配置,如下图所示;

VXLAN技术实现(3)

SW_6交换机配置

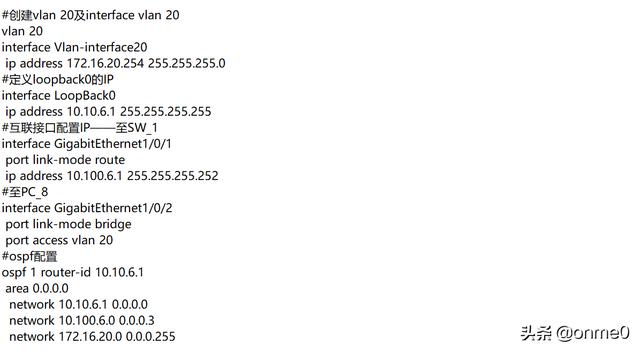

SW_6设备配置如下图所示;

VXLAN技术实现(3)

SW_7交换机配置

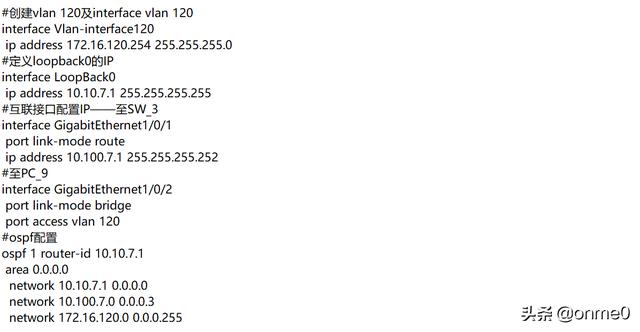

SW_7设备配置如下图所示;

VXLAN技术实现(3)

PC_4配置

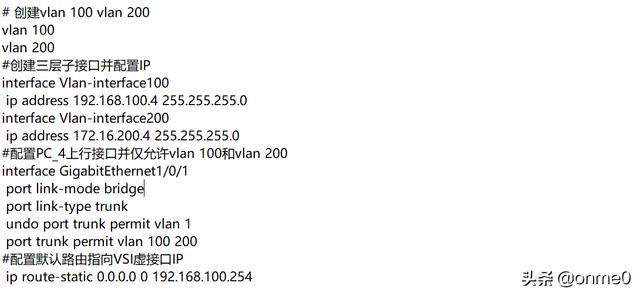

PC_4由交换机模拟,设备配置如下图所示;

VXLAN技术实现(3)

PC_5配置

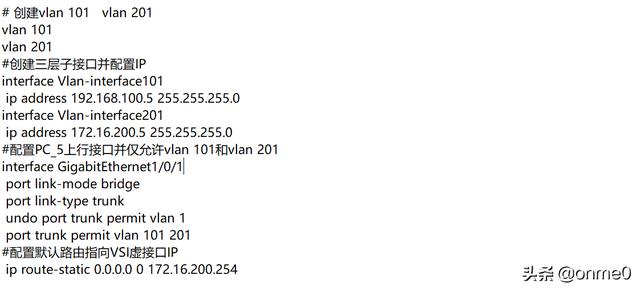

PC_5由交换机模拟,设备配置如下图所示;

VXLAN技术实现(3)

PC_8配置

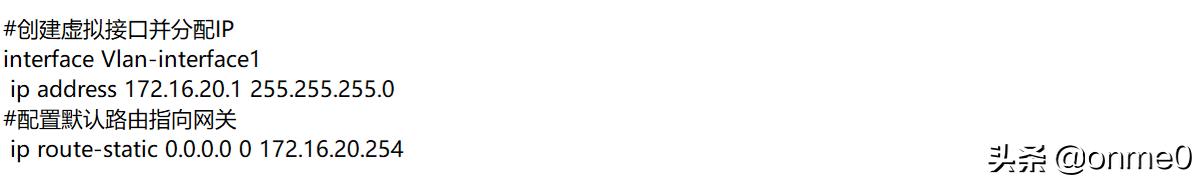

PC_8由交换机模拟,设备配置如下图所示;

VXLAN技术实现(3)

PC_9配置

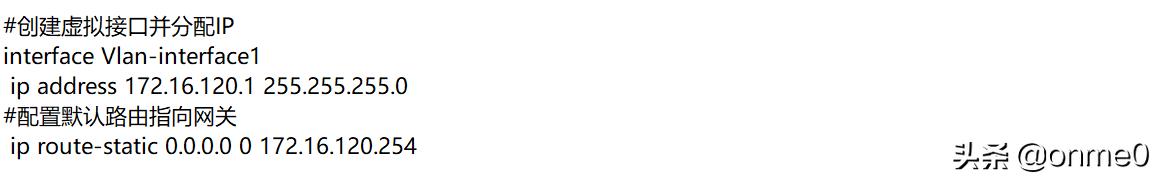

PC_9由交换机模拟,设备配置如下图所示;

VXLAN技术实现(3)

模拟环境实现的目标验证

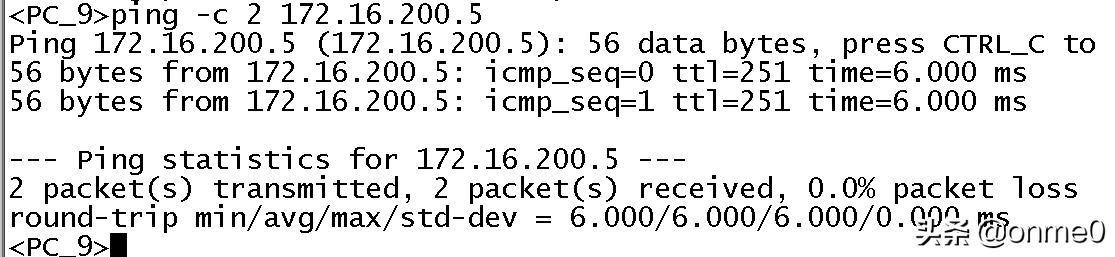

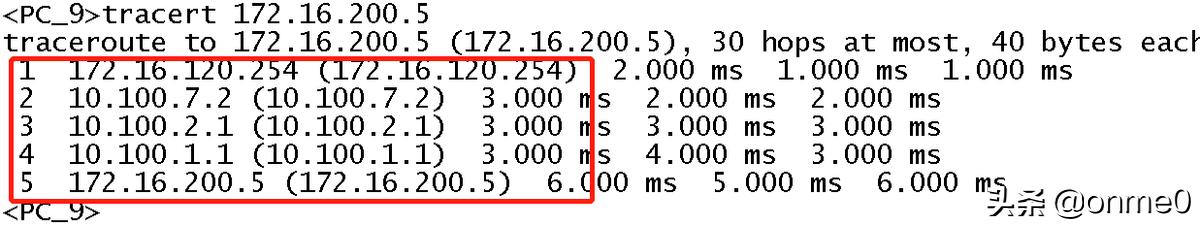

在PC_9上可正常ping通PC_5, 路由跟踪,如下图所示;

VXLAN技术实现(3)

VXLAN技术实现(3)

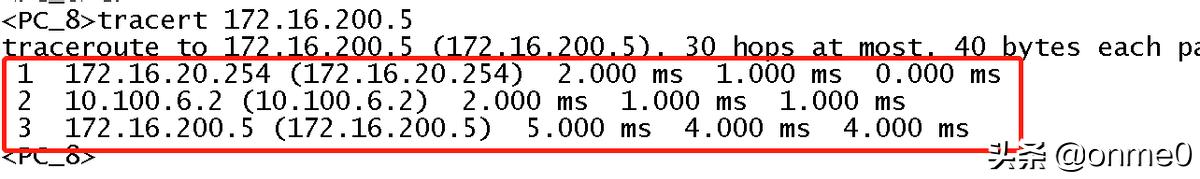

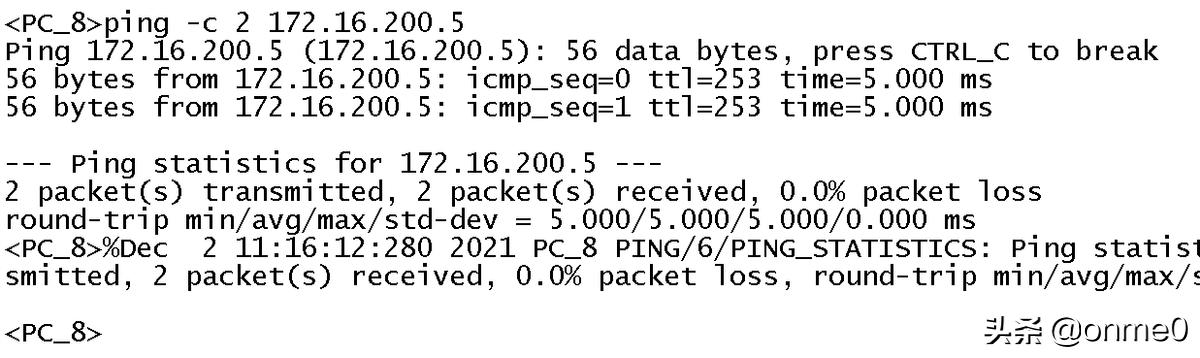

在PC_8上可正常ping通PC_5, 路由跟踪如下图所示;

VXLAN技术实现(3)

VXLAN技术实现(3)

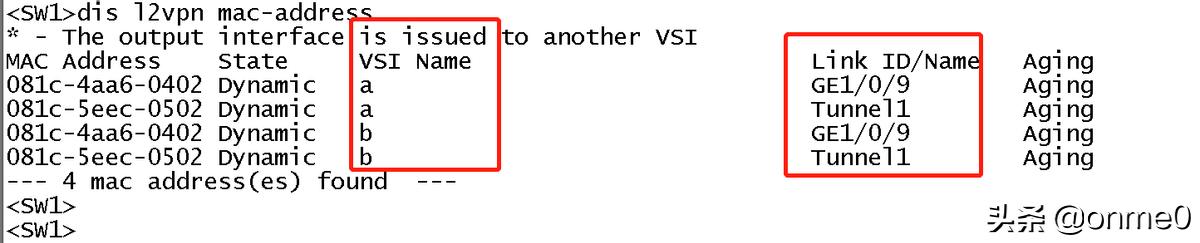

在SW_1使用命令“display l2vpn mac-address”查看l2vpn隧道学习的mac地址,如下图所示;

VXLAN技术实现(3)

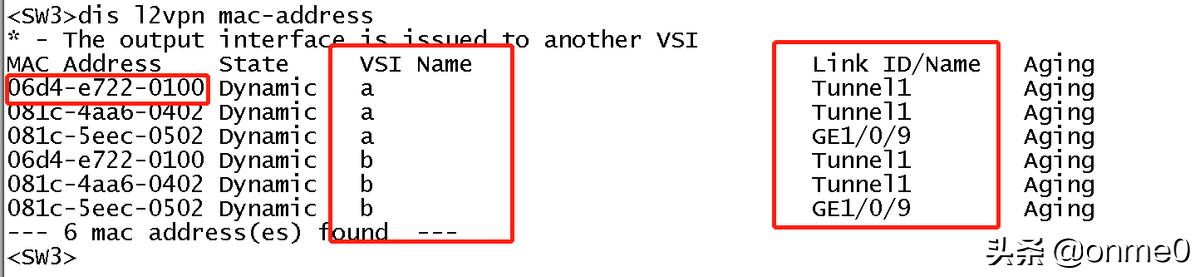

在SW_3使用命令“display l2vpn mac-address”查看l2vpn隧道学习的mac地址,如下图所示;

VXLAN技术实现(3)

VXLAN技术实现(3)

总结

理解VXLAN网络中VSI 虚接口的概念及应用,可参考VLAN网络中的虚接口;

VXLAN网络与外界网络通信采用“集中式VXLAN IP 网关”方案,致使PC_9访问PC_5需要绕道SW_1,占用双重网络带宽资源;

多个 VXLAN 共用一个VSI 虚接口时,网关设备无法判断从VSI 虚接口接收到的报文属于哪个VXLAN。为了解决该问题,需要在VSI 视图下通过本命令指定VSI 所属的子网网段,通过子网网段判断报文所属的VSI,并在该VSI 内转发报文,从而限制广播报文范围,有效地节省带宽资源;

以上技术分享,希望各位小伙伴有所收获,不足之处,多多留言指正。

同时,为下一期文章做铺垫,再设立一个目标:PC_9访问PC_5需要绕道SW_1,占用双重网络带宽资源,如何解决?欢迎各位小伙伴留言交流。
