浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

ThinkPlus是联想旗下ThinkPad品牌创立25周年之际推出的智能生态战略,主要是在以PC的基础上,丰富ThinkPad周边产品。在个人音频市场,thinkplus推出了TWS耳机、颈挂式耳机、骨传导耳机、蓝牙音箱等系列产品,产品种类丰富,且具有着非常优惠的价格。

ThinkPlus是联想旗下ThinkPad品牌创立25周年之际推出的智能生态战略,主要是在以PC的基础上,丰富ThinkPad周边产品。在个人音频市场,thinkplus推出了TWS耳机、颈挂式耳机、骨传导耳机、蓝牙音箱等系列产品,产品种类丰富,且具有着非常优惠的价格。

thinkplus Liveods LP40真无线耳机是一款主打轻巧舒适的产品,充电盒外观小巧圆润,耳机采用了浅入耳式的耳塞设计,配合贴合人耳的外观结构提供舒适的佩戴效果。功能配置上,搭载了复合双频动圈单元,5.1蓝牙芯片,双路传输,支持AAC音频解码、游戏低延迟,拥有20小时的续航。

此前我爱音频网曾经拆解过联想蓝牙耳机QT83、联想真无线蓝牙耳机TC03、联想ThinkPlus TrackPods、联想TWS真无线耳机S1、摩托罗拉 Verve Ones+、摩托罗拉 Verve Buds 200、摩托罗拉 Verve Buds 500、摩托罗拉Verve Buds 800等真无线耳机,下面再来看看这款产品的拆解报告吧~

一、thinkplus Liveods LP40开箱

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

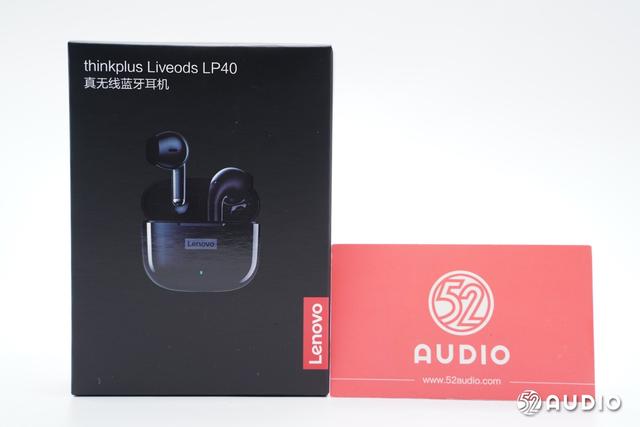

包装盒延续了家族式的黑红配色风格, 正面展示有产品整体的外观渲染图,Lenovo品牌LOGO,以及产品名称:thinkplus Liveods LP40真无线蓝牙耳机。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

包装盒背面展示有产品的部分参数信息,传输距离:≥10m,电池容量:30mAh,使用时长:约5小时(耳机),充电时间:约1.5小时(耳机),额定输入:5V-30mA;充电盒规格,电池容量:250mAh,充电时间:约1.5小时,额定输入:5V-300mA;制造商:联想(北京)有限公司。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

侧边印有“thinkplus”品牌LOGO。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

另外一侧图文介绍有四项产品功能特点,舒适佩戴、高清通话、持久续航、一键触控。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

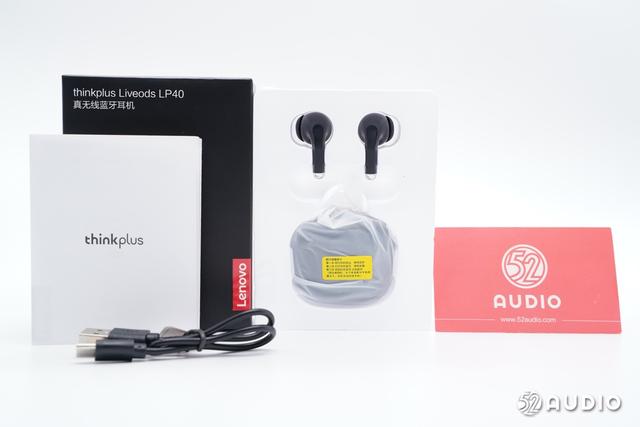

包装盒内物品有耳机、充电盒、充电线、产品说明书。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

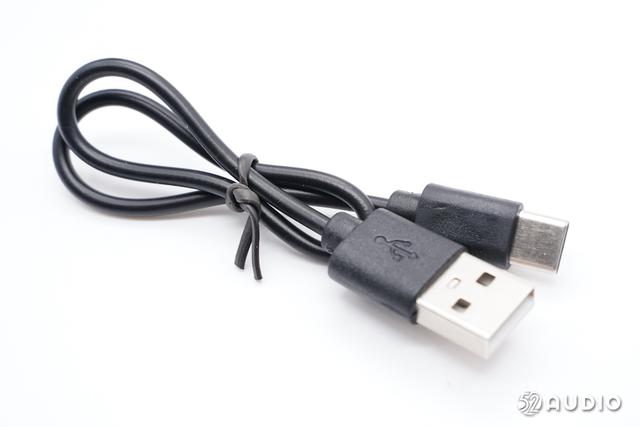

充电线采用USB-A to Type-C接口。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

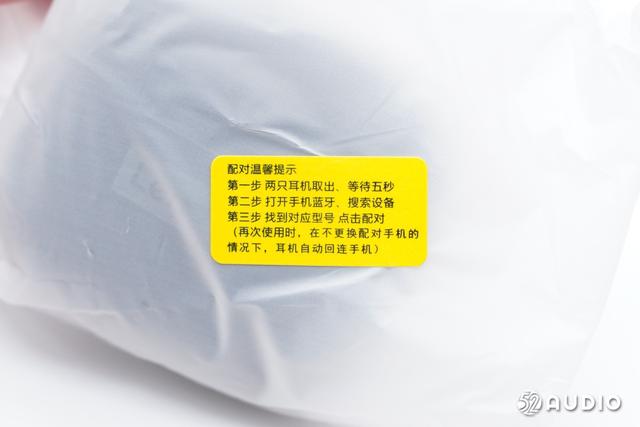

充电盒保护膜上贴有连接指南标签,便于用户快速配对。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

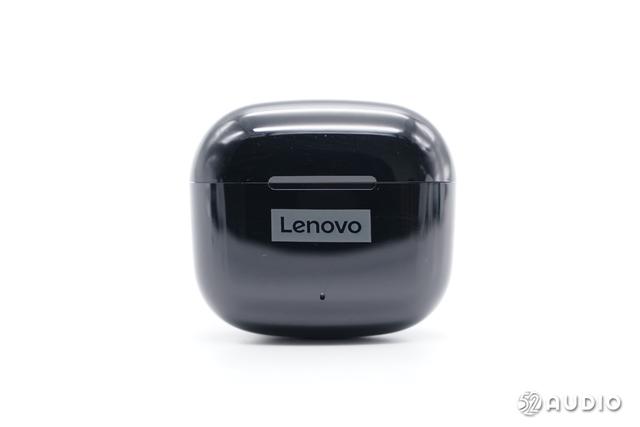

thinkplus Liveods LP40充电盒采用了采用了圆角方形设计,亮面工艺处理,体积非常小巧。正面开盖处设置有倒角,便于开盖。设计有“Lenovo”品牌LOGO和指示灯。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

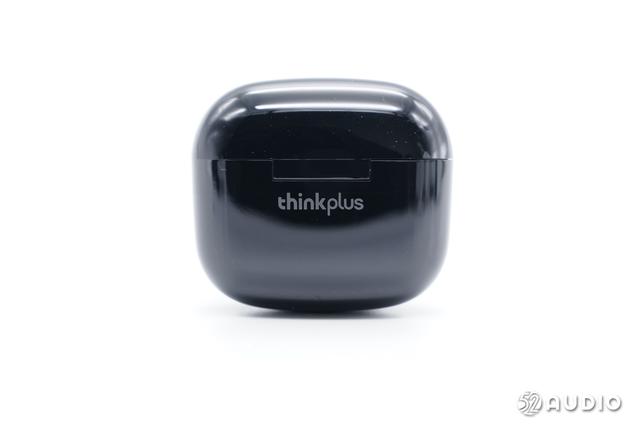

充电盒背面有“thinkplus”LOGO。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

Type-C充电接口位于充电盒底部。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

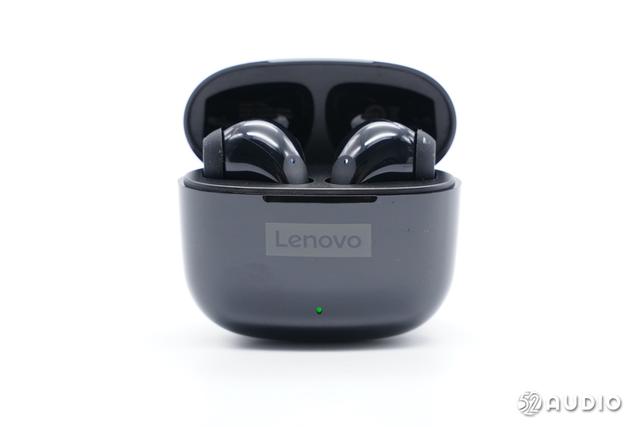

打开充电盒盖,耳机放置状态展示,突出于座舱,便于取出。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

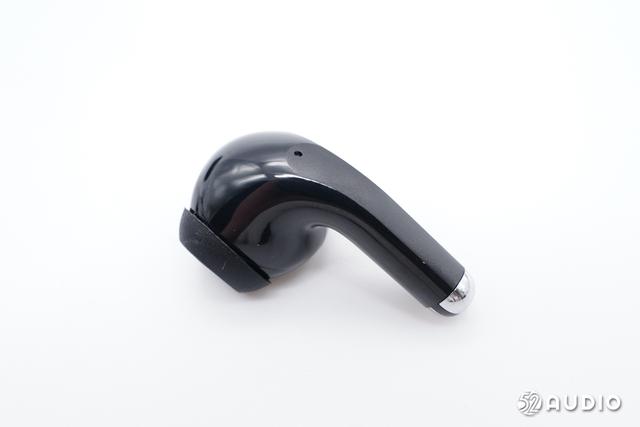

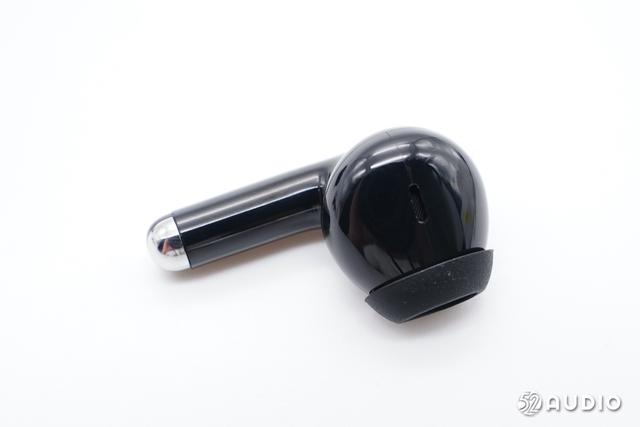

thinkplus Liveods LP40真无线耳机整体外观一览,耳机采用了柄状的浅入耳式设计,机身质感与充电盒一致。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

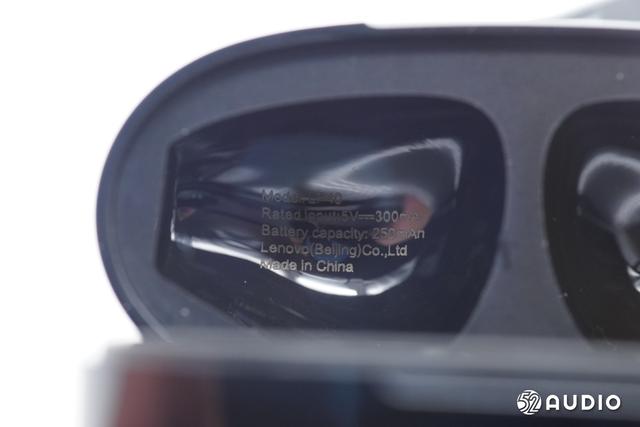

充电盒盖内侧刻有产品型号:LP40,输入:5V-300mA,容量:250mAh,联想(北京)有限公司,中国制造。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

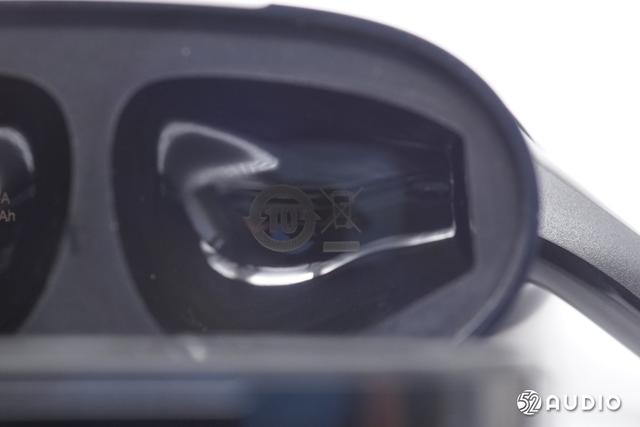

另外一侧印有可循环标志和禁止丢弃标识。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

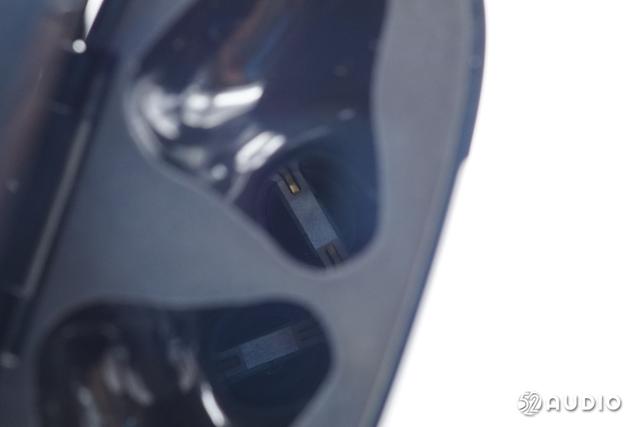

充电盒为耳机充电的金属弹片位于座舱底部。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

耳机柄采用了椭圆形造型,背部设计有磨砂平面,提升产品层次感。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

耳机指示灯开孔特写,同时也是耳机触控区域。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

耳机内侧外观一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

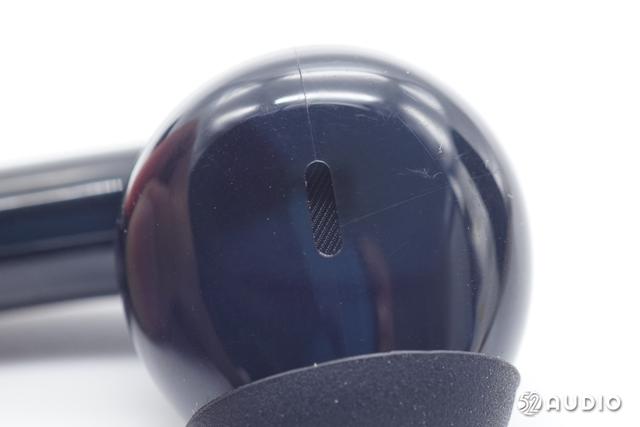

耳机调音孔特写,保持音腔内空气流通,内部有防尘网覆盖。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

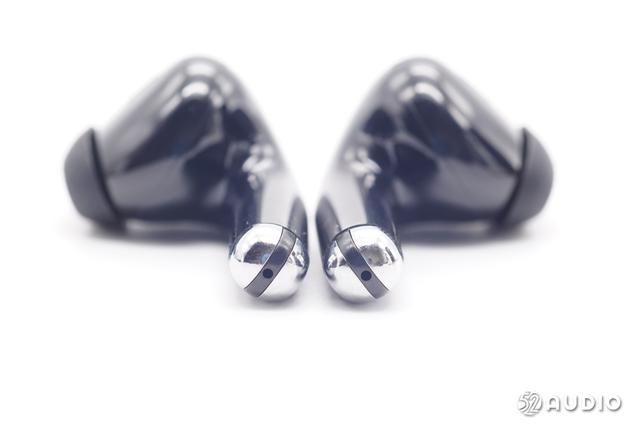

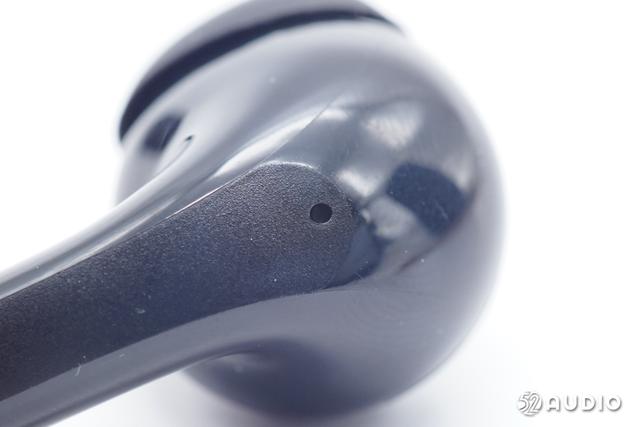

耳机采用了尾塞的充电结构,中间设置有麦克风拾音孔。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

耳机采用了非常小的浅入耳式耳塞,既保障了佩戴的舒适性,又在一定程度上提升密闭性。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

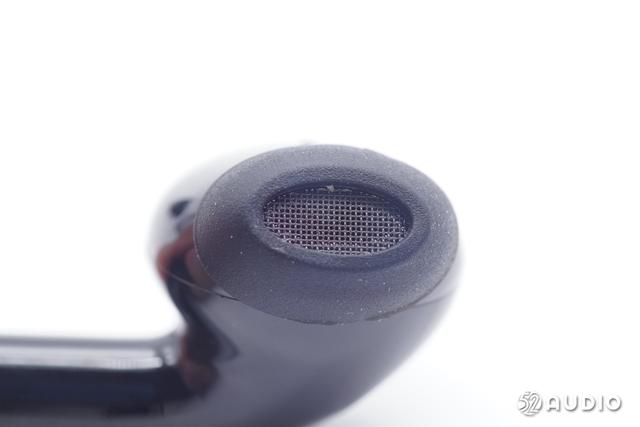

耳机出音嘴特写,椭圆形设计,防尘网防护,防止异物进入音腔。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

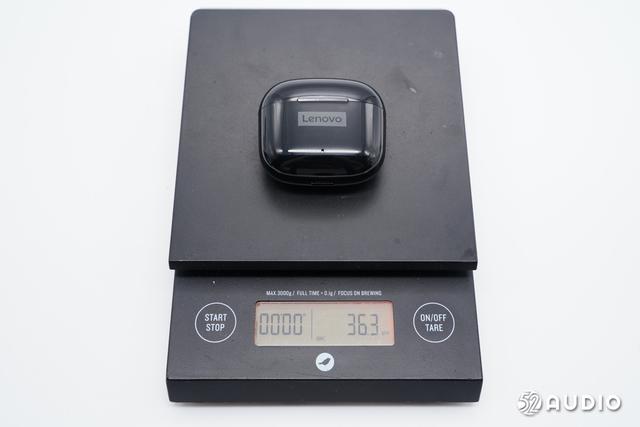

经我爱音频网实测,联想thinkplus Liveods LP40真无线耳机整体重量约为36.3g。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

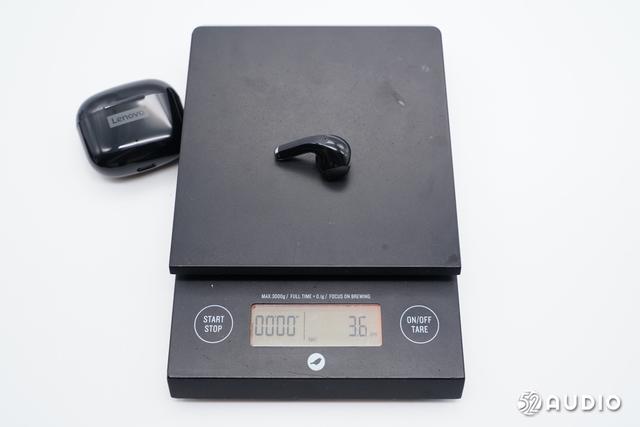

单只耳机重量仅为3.6g,非常的轻盈,提供轻若无物的佩戴效果。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对thinkplus Liveods LP40真无线耳机进行有线充电测试,充电功率约为1.01W。

二、thinkplus Liveods LP40拆解

通过开箱我们了解了这款产品的外观设计,下面进入拆解部分,看看内部结构配置信息~

充电盒拆解

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

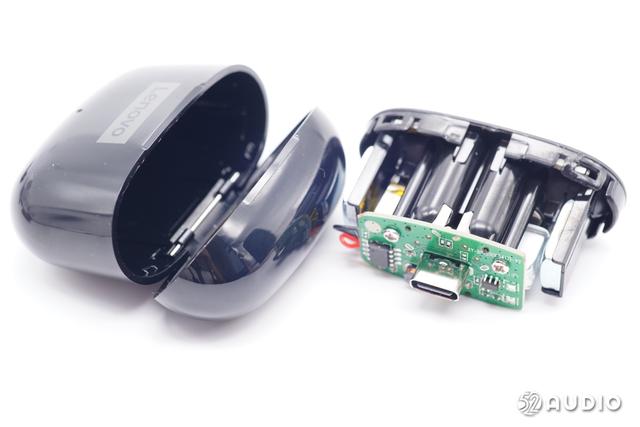

撬开外壳取出充电座舱。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

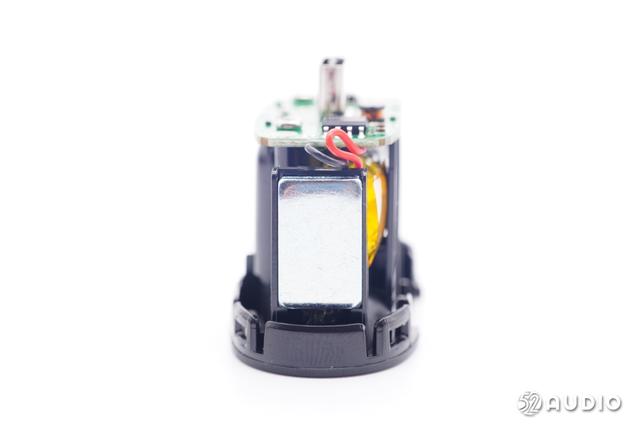

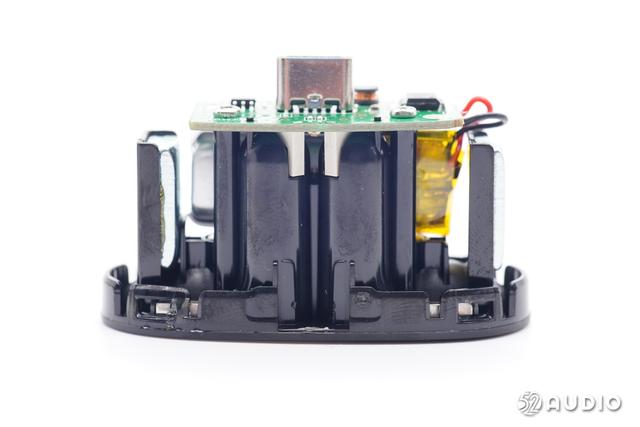

充电座舱一侧结构一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

座舱侧边设置有配重金属块。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

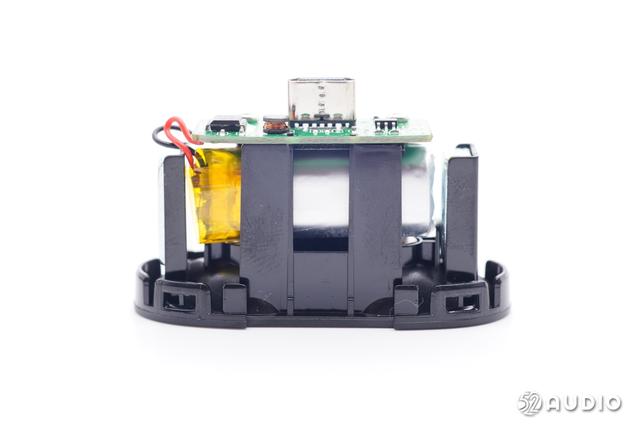

座舱另外一侧结构一览,设置有两片挡板,起到保护内部电池和固定主板的作用。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

座舱底部主板通过螺丝和定位柱固定。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

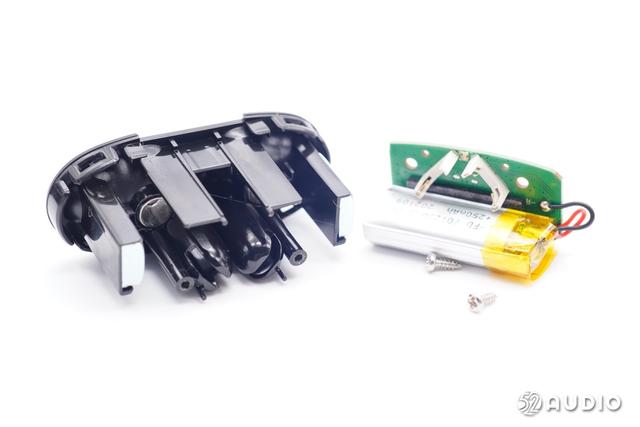

卸掉螺丝,取掉充电盒内主要组件。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

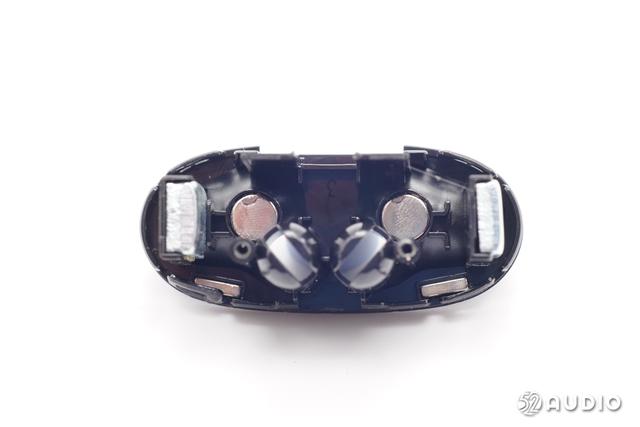

座舱底部两块圆形磁铁用于吸附耳机,边缘两块条形磁铁用于吸附充电盒盖。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

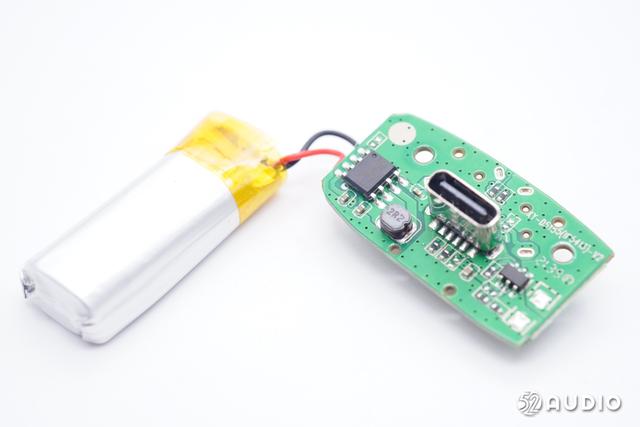

充电盒内主要组件一侧电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

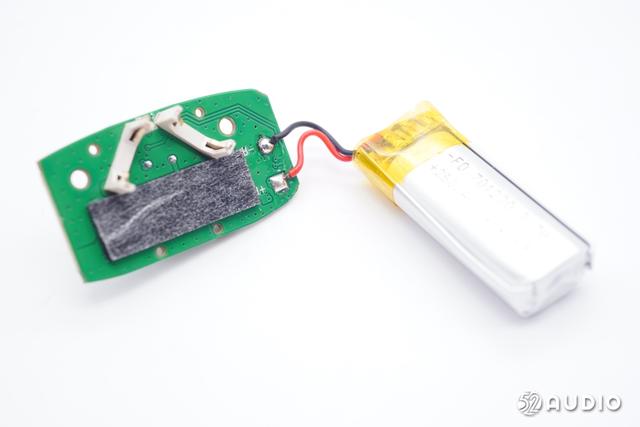

另外一侧电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

充电盒内采用了锂离子软包电池,型号:FD701230,额定电压:3.7V,额定容量:250mAh,出厂日期:2021年9月。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

电池配备有电路保护板,保护板上设置有锂电保护IC和MOS管。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

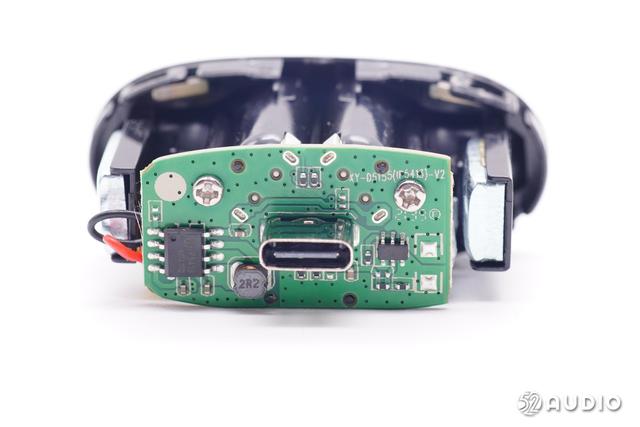

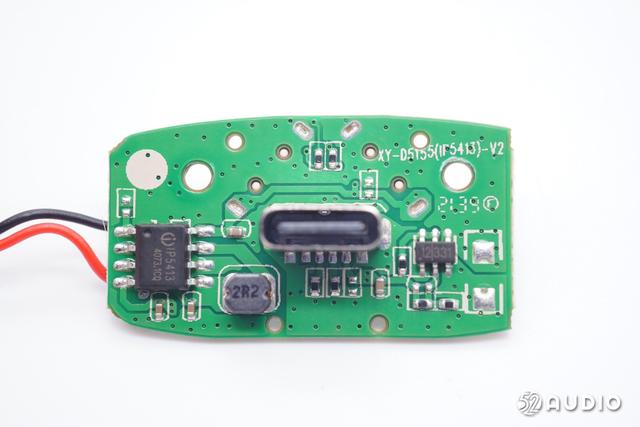

主板正面电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

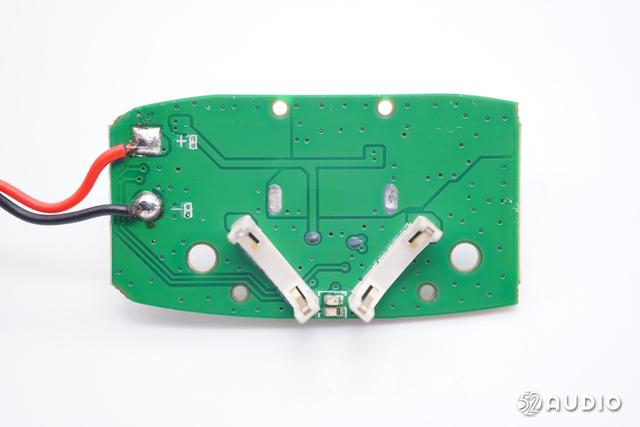

主板背面电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

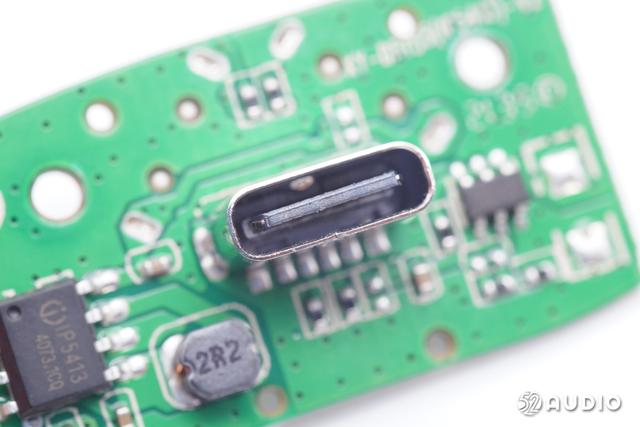

Type-C充电接口母座特写。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

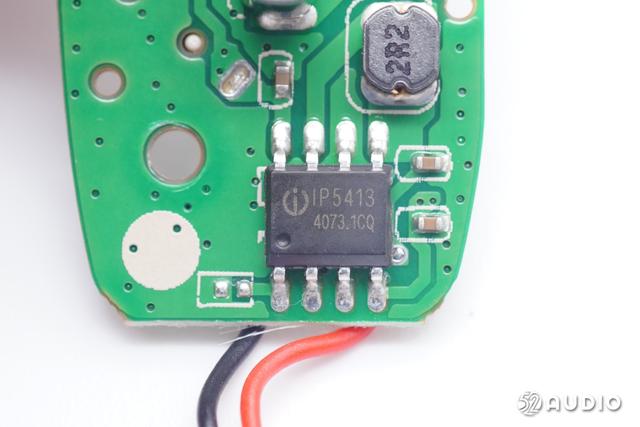

Injoinic英集芯IP5413是一款集成 5V 升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC,为TWS蓝牙耳机充电仓提供完整的电源解决方案。

IP5413的线性充电提供最大 400mA 充电电流,可灵活配置最大充电电流。内置 IC 温度和输入电压智能调节充电电流功能。IP5413可以使用PCB铜箔绕线的方式产生电感从而取代传统贴片电感以降低成本。

据我爱音频网拆解了解到,目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

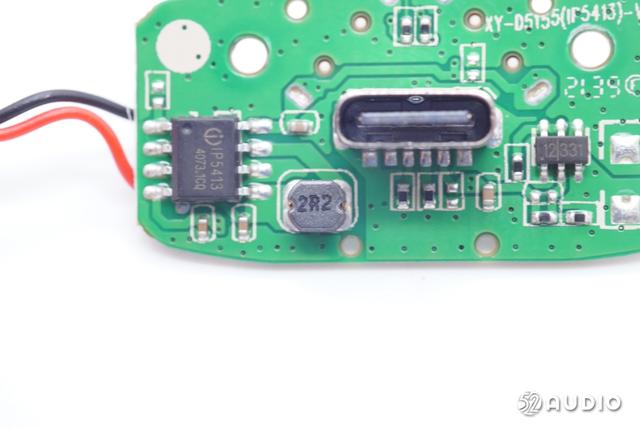

丝印2R2的升压电感,配合英集芯IP5413电源管理SOC升压为耳机充电。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

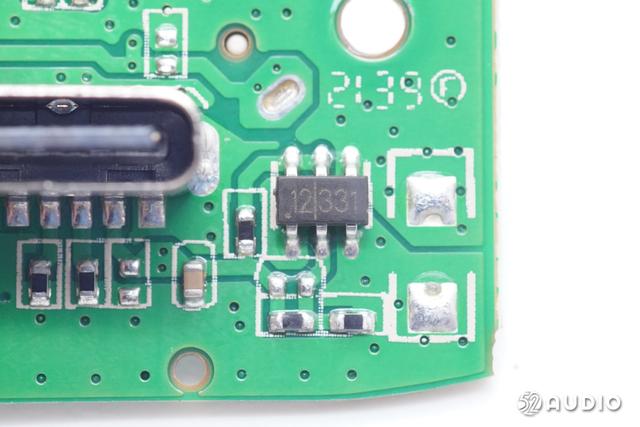

丝印12331的输入过压保护IC。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

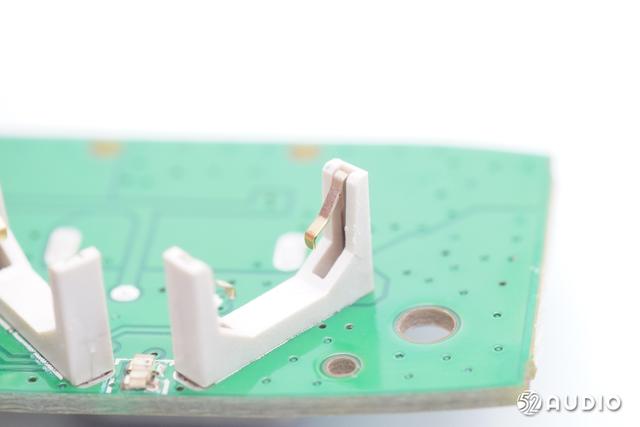

充电盒为耳机充电的金属弹片。

耳机拆解

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

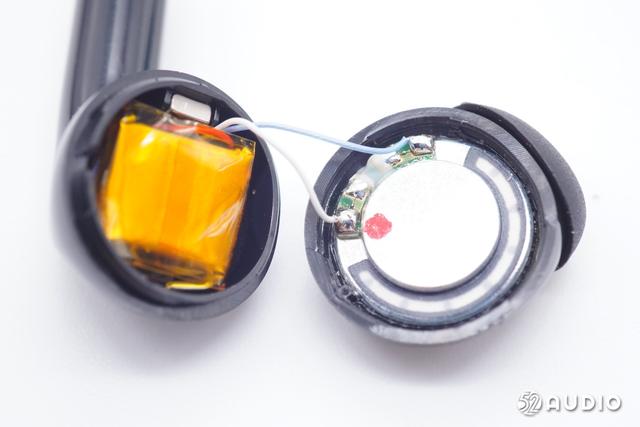

进入耳机拆机部分,沿合模线撬开腔体。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

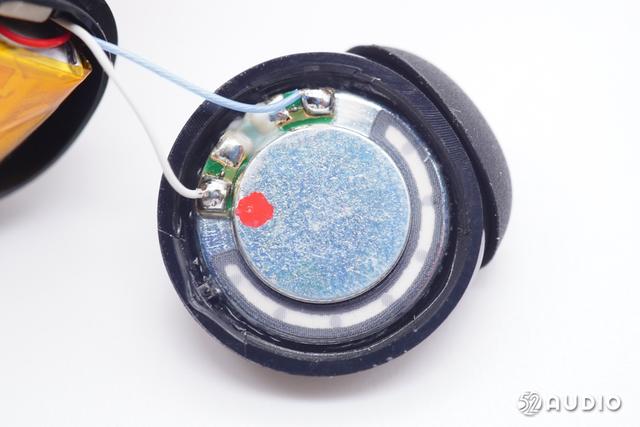

前腔内部结构一览,扬声器通过胶水固定。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

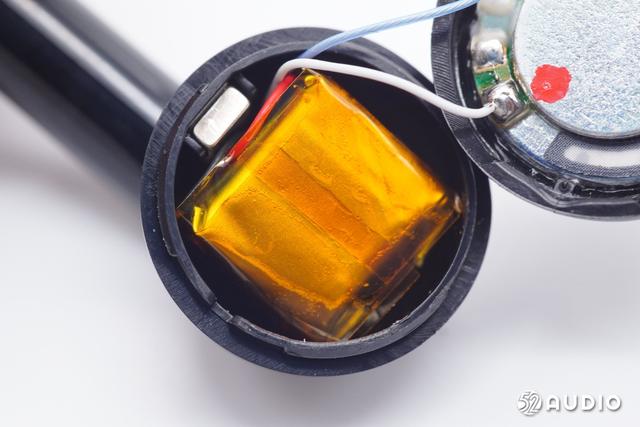

后腔内部结构一览,放置电池单元。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

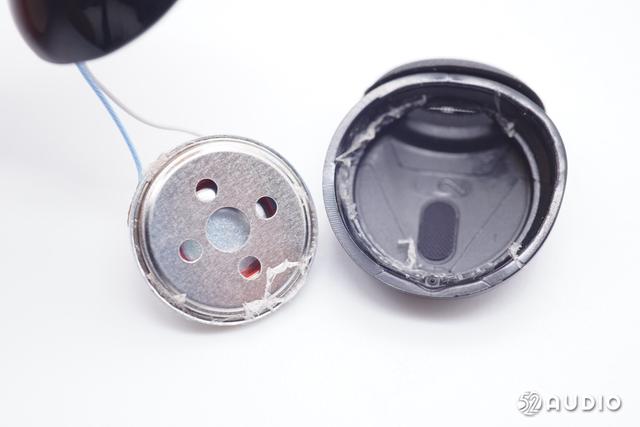

取出扬声器。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

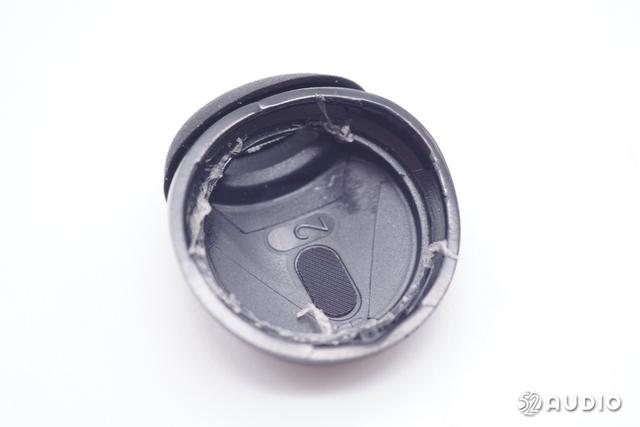

强强内部结构一览,调音孔内部防尘网覆盖。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

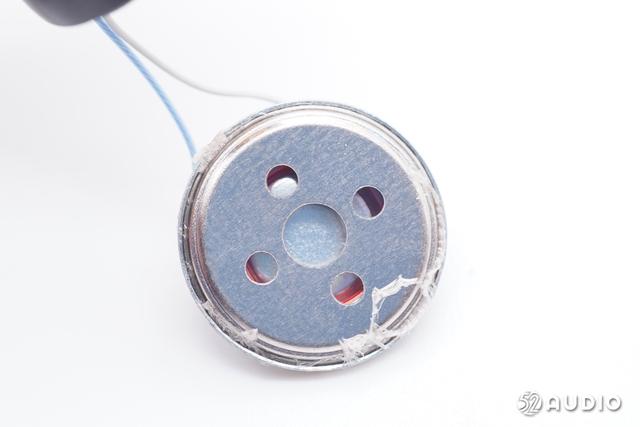

扬声器正面特写。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

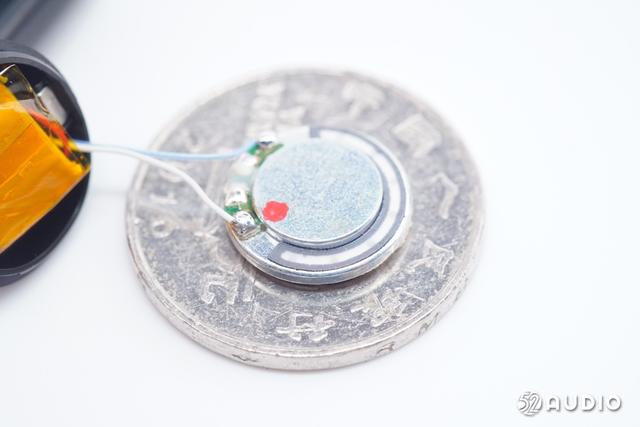

扬声器与一元硬币大小对比。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

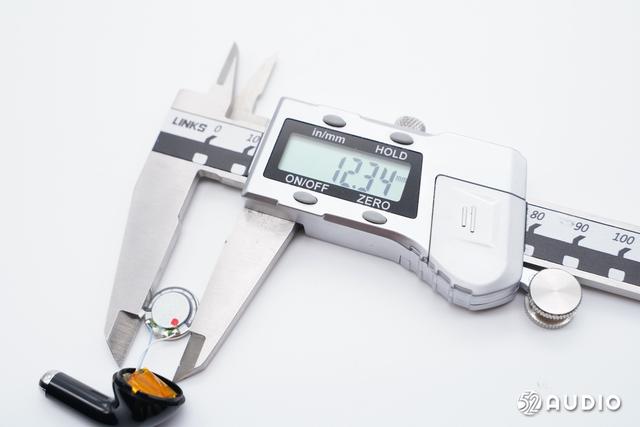

经我爱音频网实测,扬声器尺寸约为12.34mm。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

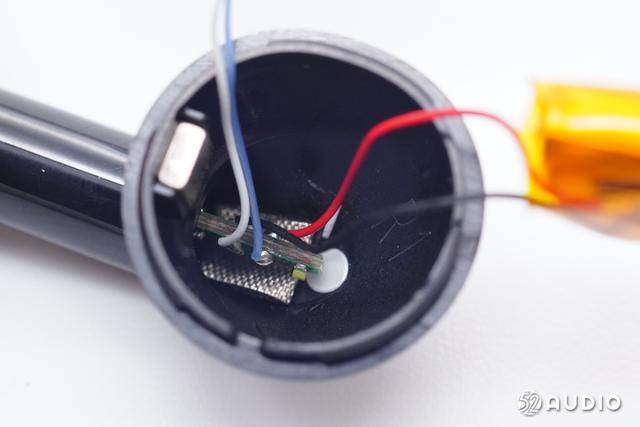

取出电池,腔体内部结构一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

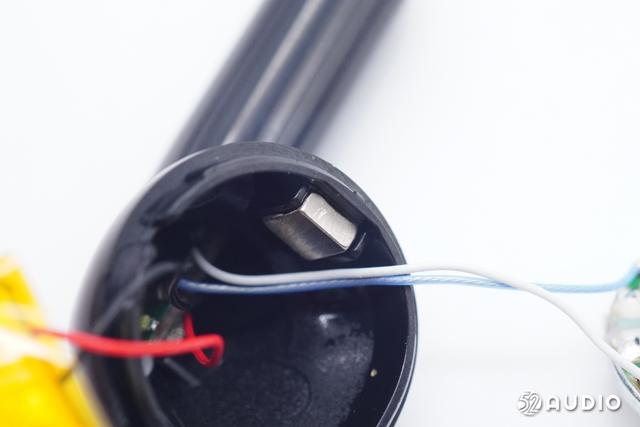

腔体壁上固定磁铁,用于吸附充电盒座舱。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

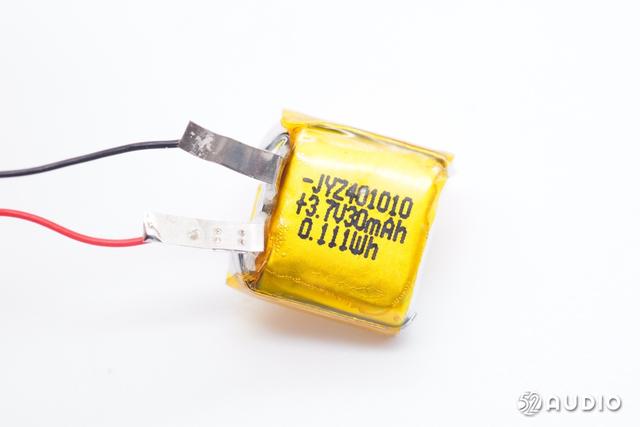

耳机内部采用软包电池,型号JYZ401010,额定电压:3.7V,容量:30mAh/0.111Wh,来自金宇宙能源有限公司。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

取出主板单元。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

耳机后腔壁上固定导电布,用于触摸操控。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

取掉为耳机充电的金属尾塞。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

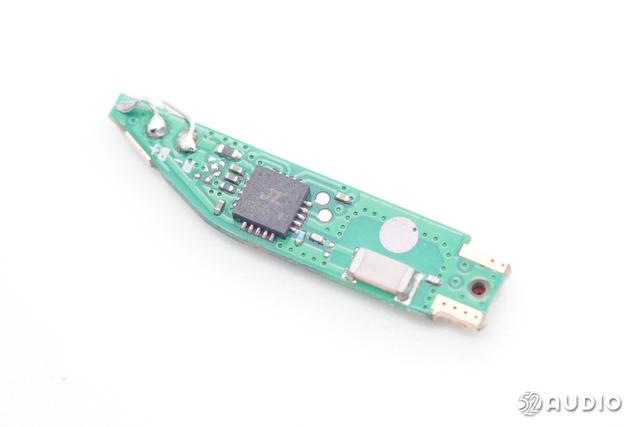

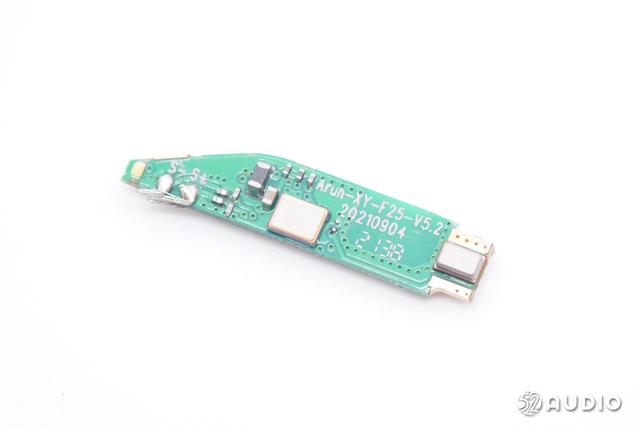

主板正面电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

主板背面电路一览。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

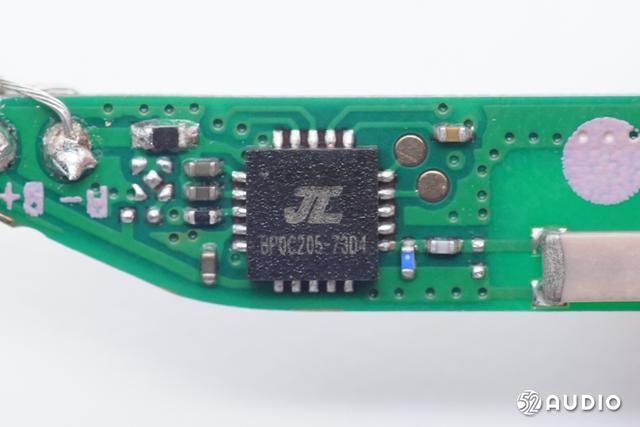

JL杰理AD6973D4蓝牙音频SoC,支持蓝牙5.3,内置32位DSP,支持AAC,SBC解码,支持神经网络噪声抑制和回声消除,支持多波段均衡器。支持单/双麦克风降噪,支持两路模拟麦克风放大,内置麦克风偏置。采用QFN20-3*3封装。

据我爱音频网拆解了解到,目前已有奋达、Tezo、飞利浦、摩托罗拉、亚马逊、boAt、联想、猫王、小米、倍思、索爱、MEES等品牌的蓝牙音频产品采用了杰理方案,杰理今年还发布了AC700N系列TWS方案。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

JL杰理AD6973D详细资料图。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

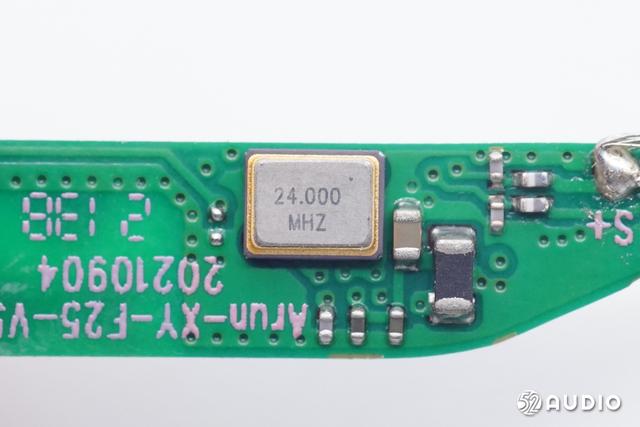

24.000MHZ的晶振特写,为蓝牙芯片提供时钟。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

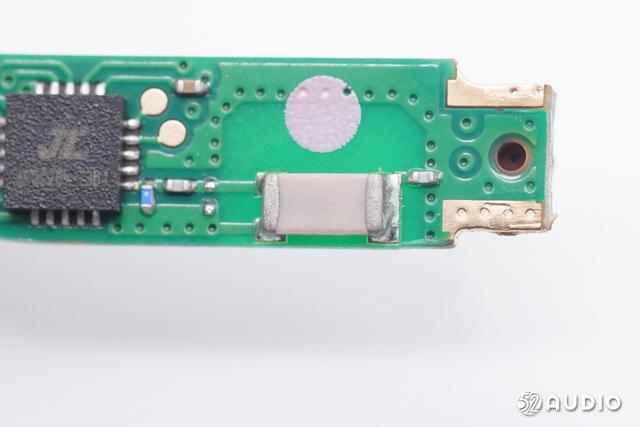

主板上陶瓷蓝牙天线特写,用于蓝牙信号传输。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

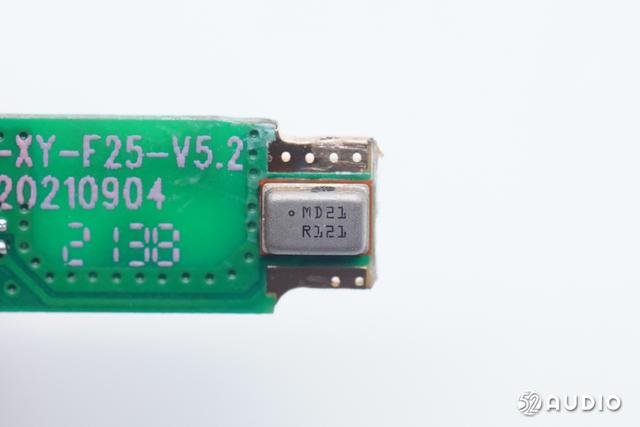

镭雕MD21 R121的MEMS麦克风特写,用于语音通话拾音。

浅入耳式设计,5.1蓝牙芯片,联想thinkplus Liveods LP40拆解报告

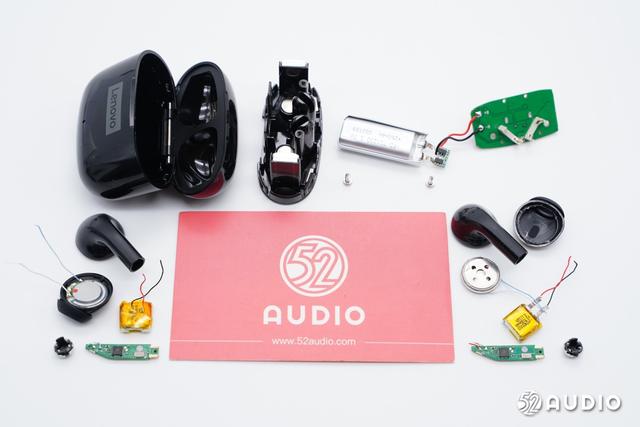

联想thinkplus Liveods LP40真无线耳机拆解全家福。

三、我爱音频网总结

联想thinkplus Liveods LP40真无线耳机在外观上,充电盒采用了圆角方形设计,亮面工艺处理,体积小巧轻盈、机身光滑圆润。柄状的浅入耳式耳机重量仅为3.6g,搭配浅入耳式耳塞设计,既保障了佩戴的舒适性,又提升了一定的密闭性,使音频效果更佳。

内部电路方面,充电盒采用了Type-C接口输入电源,内置250mAh锂离子软包电池,配备有电路保护板和锂电保护IC,由英集芯IP5413电源管理SOC为内置电池充电,最大充电电流可灵活配置,并提供锂电池充电管理、电量指示、升压为耳机充电等功能。

耳机内部采用了12.34mm大动圈单元和来自金宇宙的30mAh软包电池,分别通过导线连接到主板;主板上采用了杰理AD6973D4蓝牙音频SoC,可支持蓝牙5.3,内置32位DSP,支持AAC解码,支持神经网络噪声抑制和回声消除;内置单颗MEMS麦克风,用于语音通话拾音。
