整理过很多抄绘的框架
各种方向
分类型、分要求
但总是整理起来不够系统
是否思考过为什么
前言
这次带你们突破案例总结的思路
从总图手把手讲解
如何按照图纸要求去整理抄绘
直到有一次询问过本科老师考一注时候的备考技巧
发现原来快题的总结复习原来一直都在任务书上
只是我们没有发现
其实如何判断自己需要什么案例
有个很简单的办法
把自己做过的题拿出来
看自己哪一部分的图纸画不清晰
这个时候就有答案了
硬币往往在抛起来的时候就有答案了
快题在画的时候就知道自己缺什么了

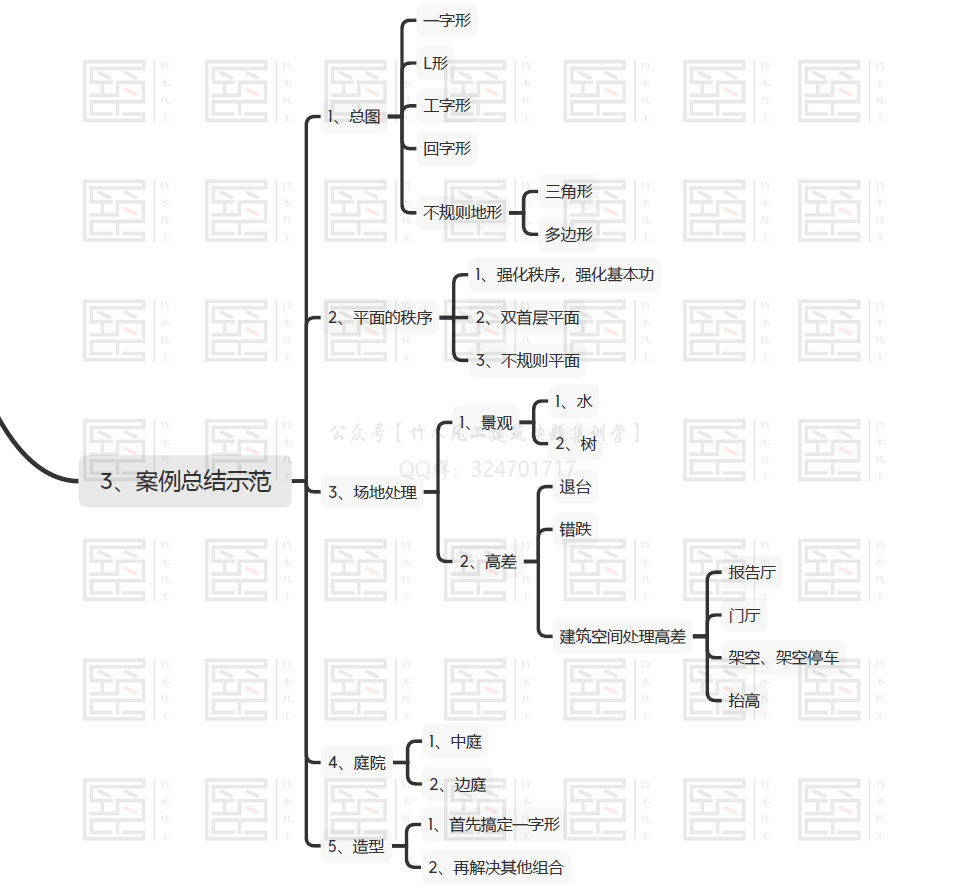

上图是之前整理案例和快题时候整理出来的框架
有需自取
可以根据个人的理解进行分项
为什么要推荐这种整理方法
其实都是为了分项训练
平时是没有办法一套一套的快题去画的
可能有时间了画个总图或者造型
所以换句话说
案例积累的时候
也没有必要花大把的时间去抄整个案例
找到自己最薄弱的那项
逐个击破
总图、平面不会设计的快去看贾师兄的总图和平面课
接下来三问总图，带你学会总图抄绘精髓
第一问
总图看啥？
建筑总图看的就是总图态势和周围环境的对话关系
也是快题任务书考察的一个重点
所以任务中经常会带一些字眼
南方、历史街区、社区、山地
这些都是重要的环境信息
所以总图对这些环境有什么样的应对态势
也成为了很重要的考察对象
其实也是上一篇说到的快题任务书要求的建筑类型
本质还是红线里面的要素和周边已知环境的关系总和
所以总结下来
我们可以再看一下红线与基地的关系
景观、古建筑、周围建筑、高差、城市道路接入、停车位
这些环境要素往往是对总图态势影响最大的
特别是景观、古建筑等
他对我们的总图态势很多时候是需要一个明确的对话

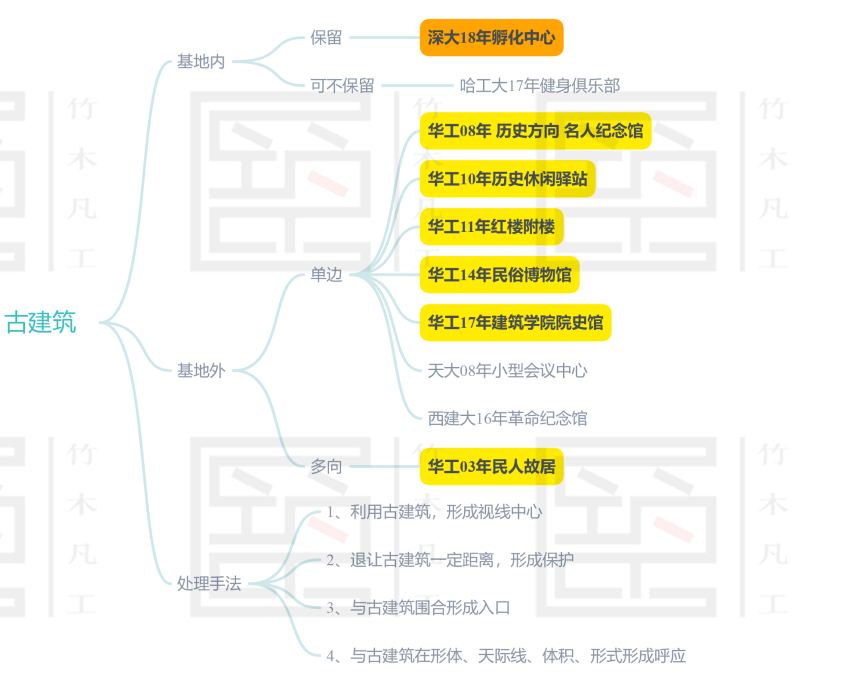

例如古建筑：

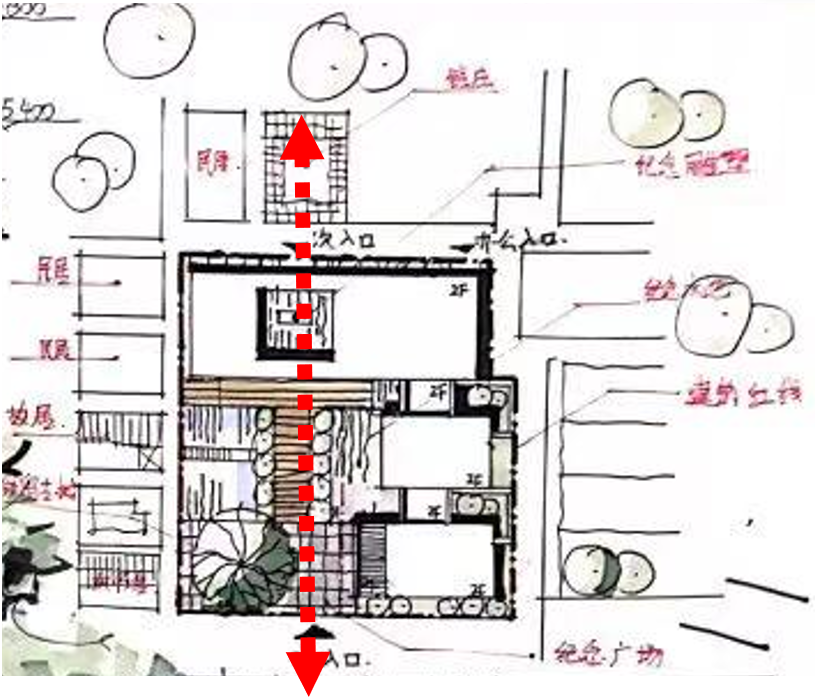

华工08年名人故居纪念馆
古建筑对基地的红线建筑有重要的影响
建筑需要与周边建筑有一定的对话关系
入口、轴线、体块呼应等
例如景观

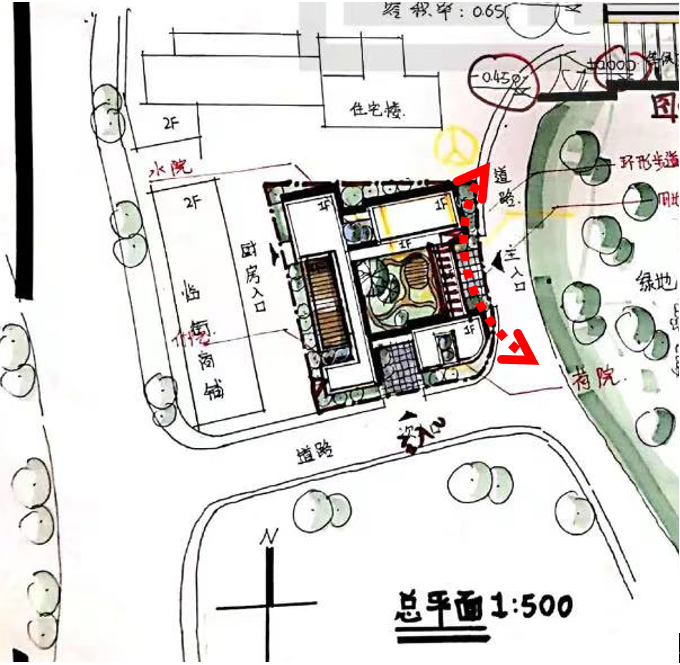

华工19年老年人餐服中心
当红线周边仅存景观面
红线内的建筑需要景观面时
建筑就会对环境有一定的呼应
应对不同的环境都有一些较好的方式
但是
快题里面往往是多种环境
同时叠加形成的制约条件
所以不要被一个单一的环境限定住
最重要的还是要判断主次矛盾
选择最主要的问题去解决
抓大放小

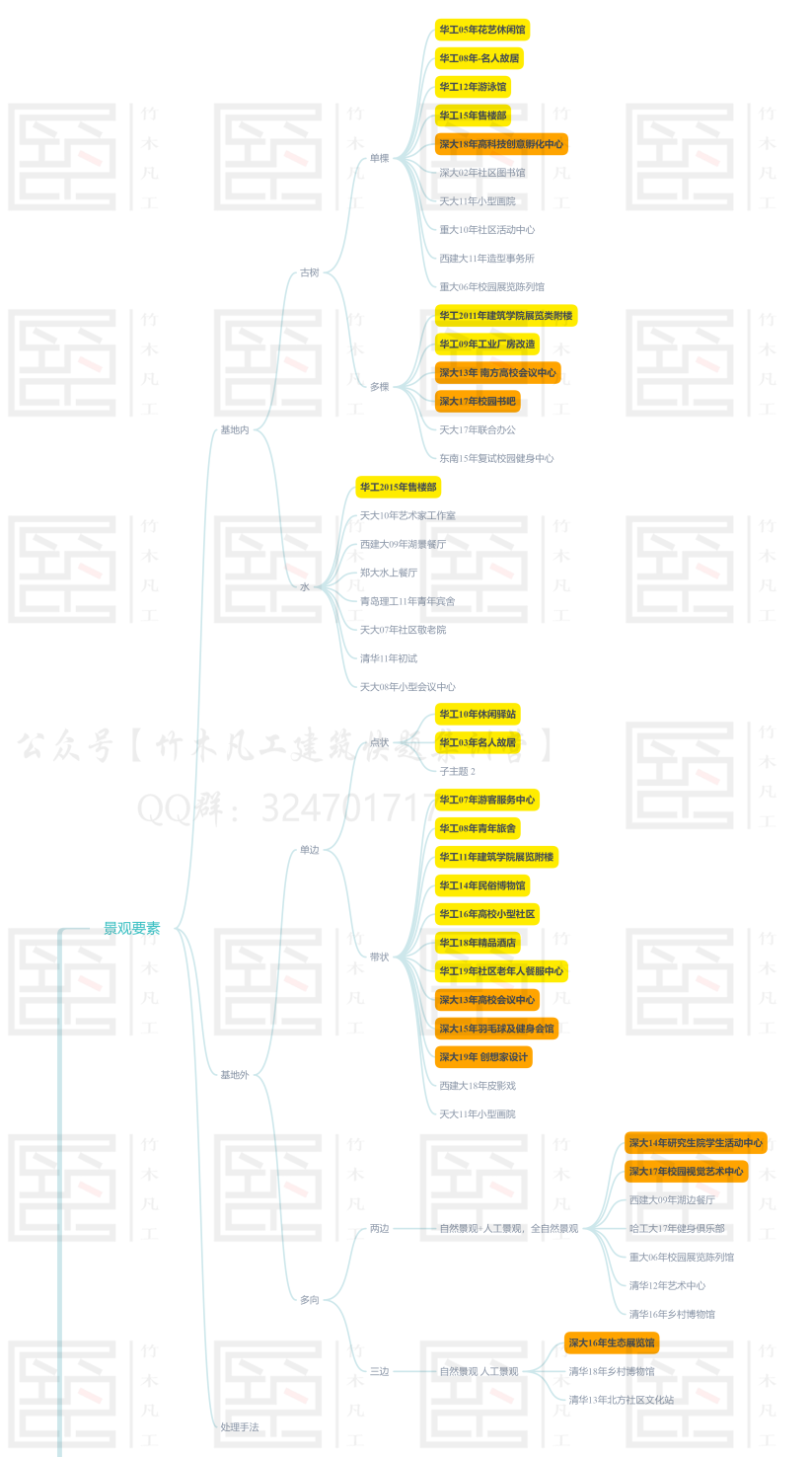

师兄整理红线跟环境的关系
<上下滑动查看更多>
第二问
如何选总图？
如何去判断一个总图是否值得你抄绘
其实我觉得判断标准还是你个人
抄绘总图首先要解决的问题
肯定是自己对总图的价值判断
以及一个具有建筑学追求的总图
这也是考试里面应该呈现的东西
好的总图至少应该表现在三个方面
1.环境的关系
2.体块关系
3.场地关系
1.环境关系
总图对环境有一定的呼应
这也是第一个部分讲的内容
红线和环境的关系
这些是通过一定的价值判断与矛盾取舍
建筑师呈现出来对一个环境的态度
换句话说
这个建筑是根植于这个场地的
快题里面没有时间去设计更深层次的东西
如文化、社会需求等
所以基本的环境追求是最基础的要求
例如

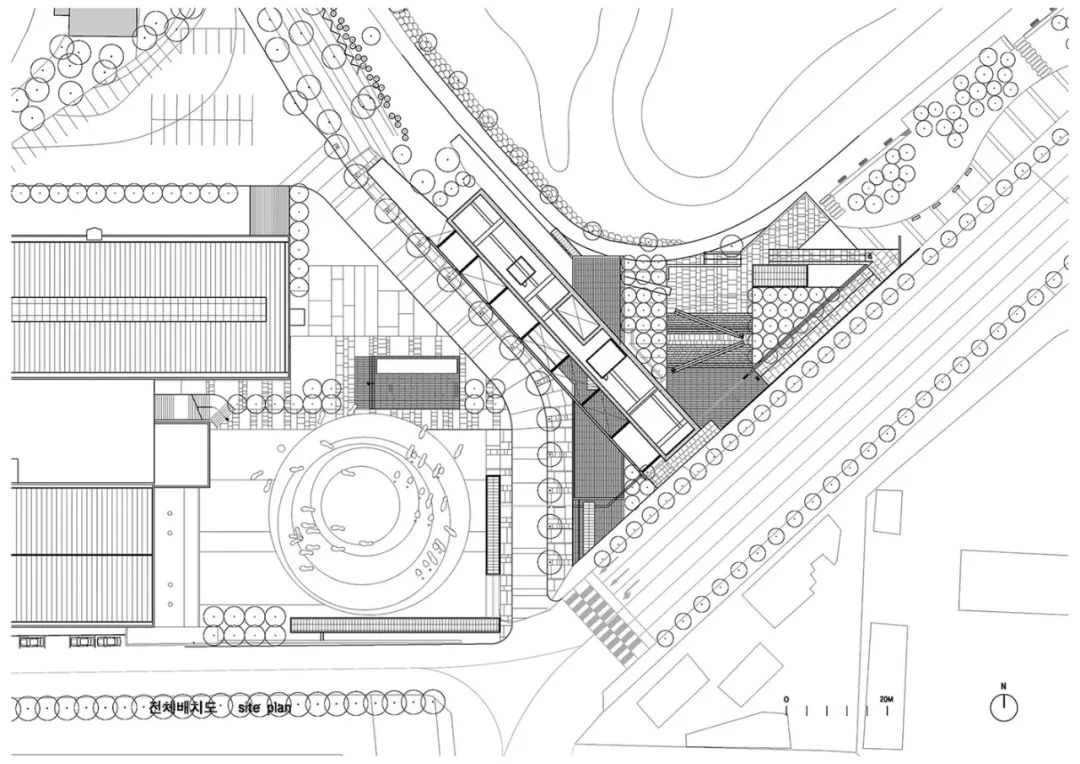

韩国光州双年展/ IROJE Architects & Planners
建筑呼应道路的环境
以及对周边的景观有一定的呼应
以体块错动的形式来适应不规则的地形

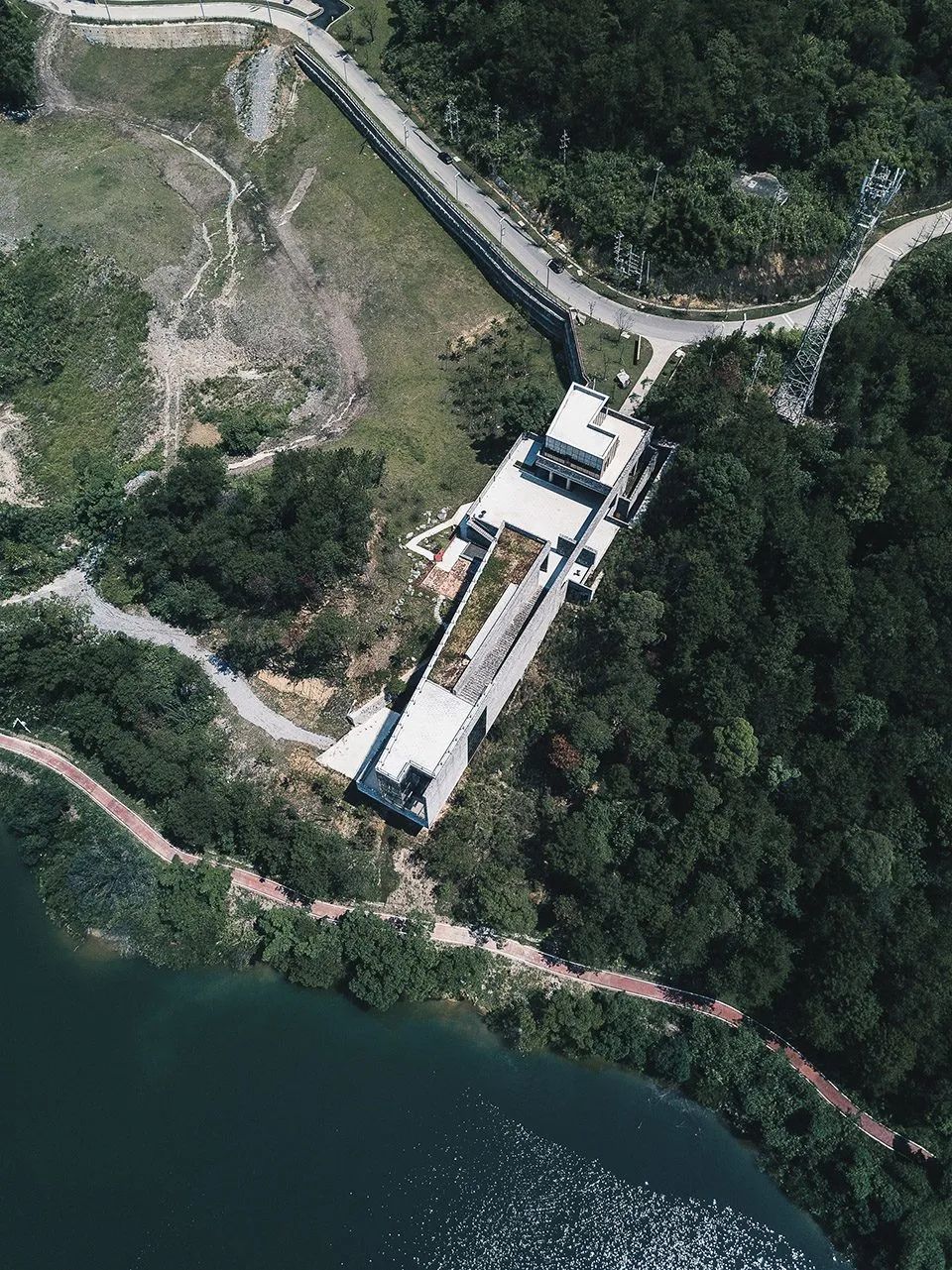

两塘书院暨金石博物馆/ 汤桦建筑设计
建筑为了不破坏周边的环境
以最小的影响介入场地

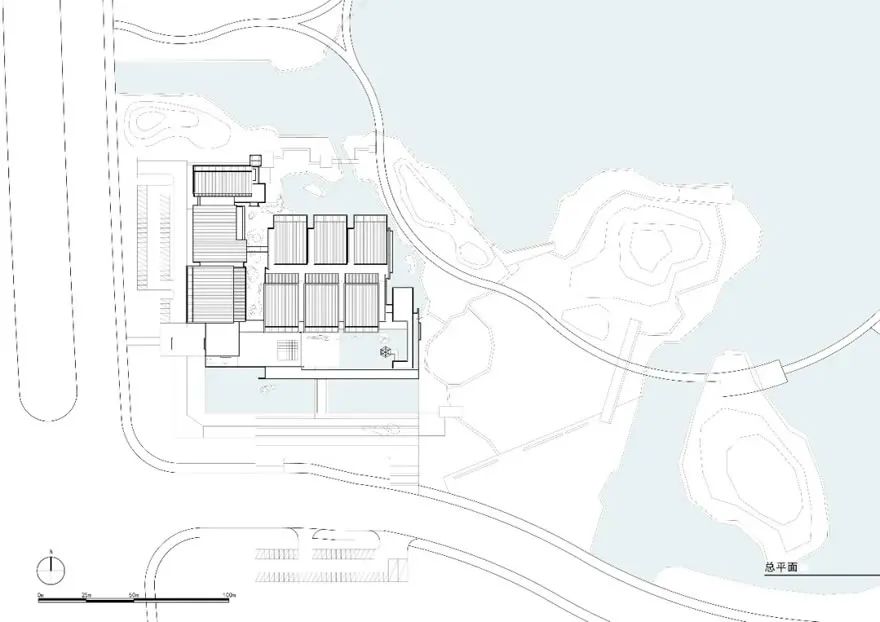

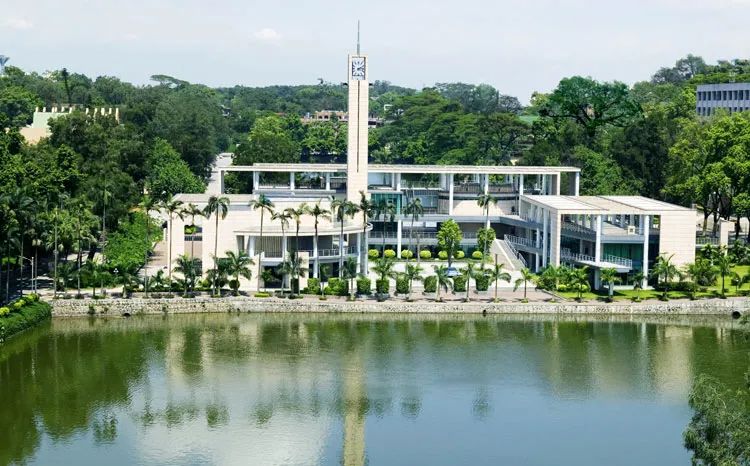

逸夫人文馆/ 何镜堂
建筑为了获取更大的景观面
整个建筑向景观面打开
建筑也为了适应岭南气候
做的更加通透
2.体块关系
好的体块关系能够反应一定的平面逻辑关系
也是建筑师应该具备的一种素养
总体的体块关系也是有一定的总结规律的
所有的体块都是可以从最基础的体块开始演变
所以可以按照快题常用的体块关系
把总图大致分为
一字型、L型、工字形、回字形
不规则地块（三角形、多边形）
散点、整体式
例如

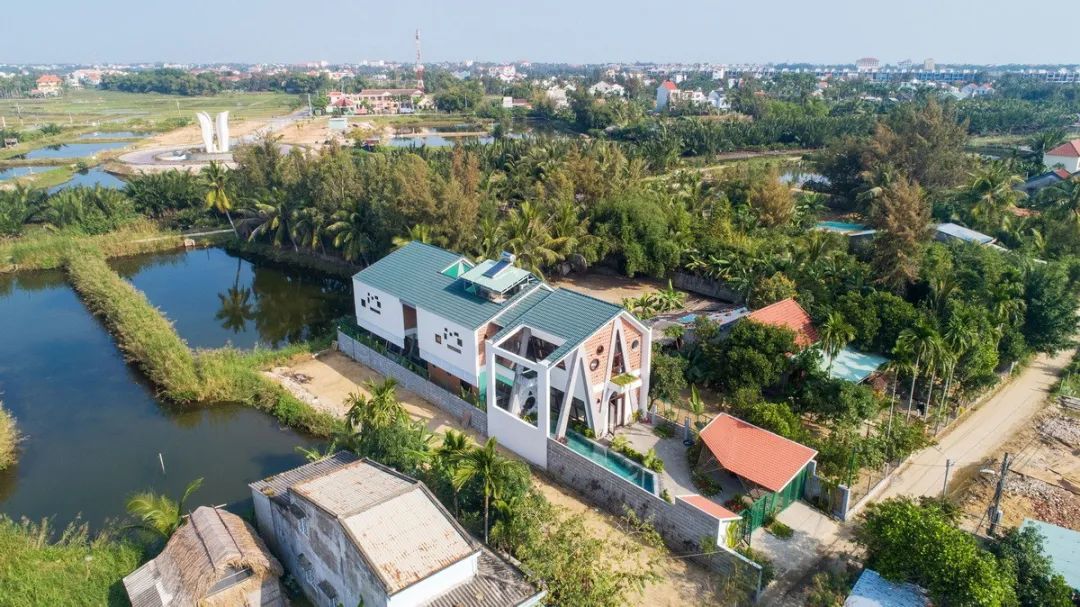

越南会安康成别墅 / VRA Design
一字形体块关系
上海万科启宸社区中心 / 深圳华汇设计
不规则地形（三角地块）

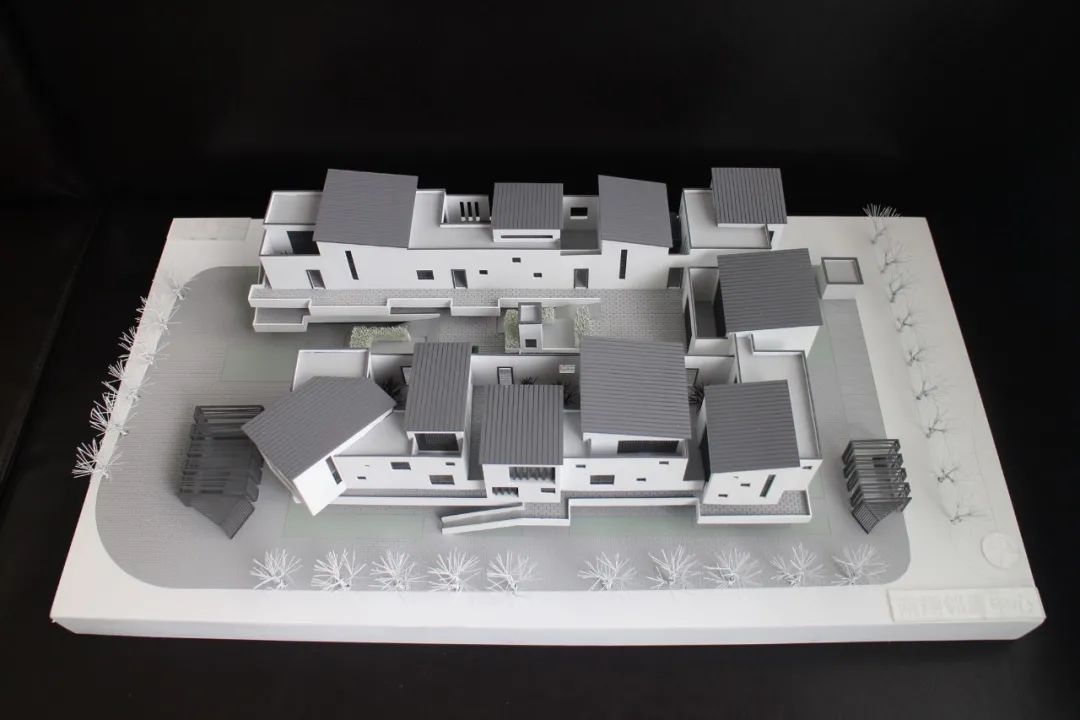

上海南翔东社区邻里中心/ 余迅
散点布局
3.场地关系的表达
总图的场地抄绘也十分重要
要准确的表达红线内建筑与环境的关系
如：道路交接关系、入口广场、庭院、内部道路
嘉善城市科技馆/何镜堂
入口的表达与道路的关系

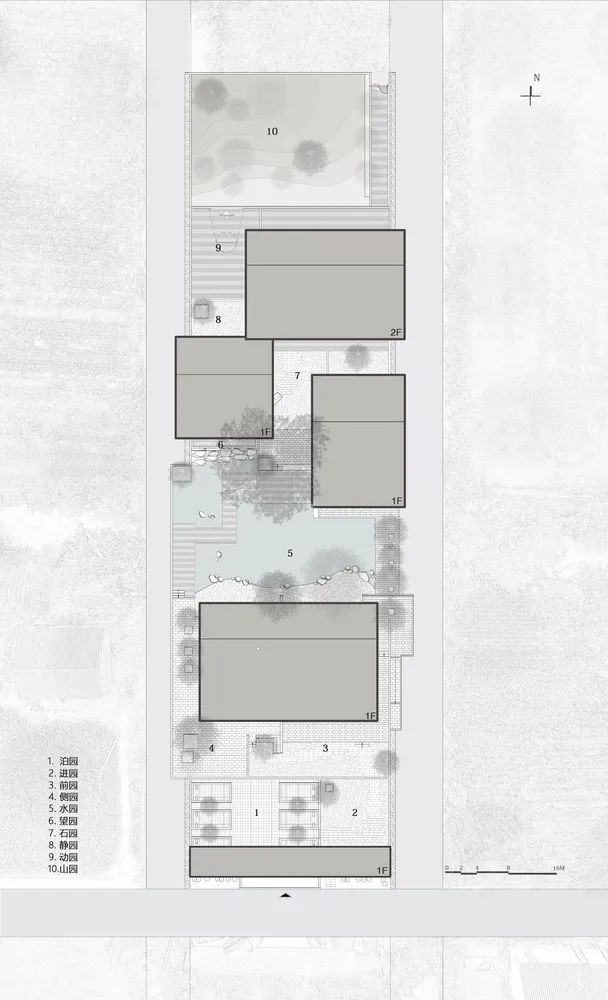

深深·深宅 / 来建筑设计工作室
入口和庭院关系的表达

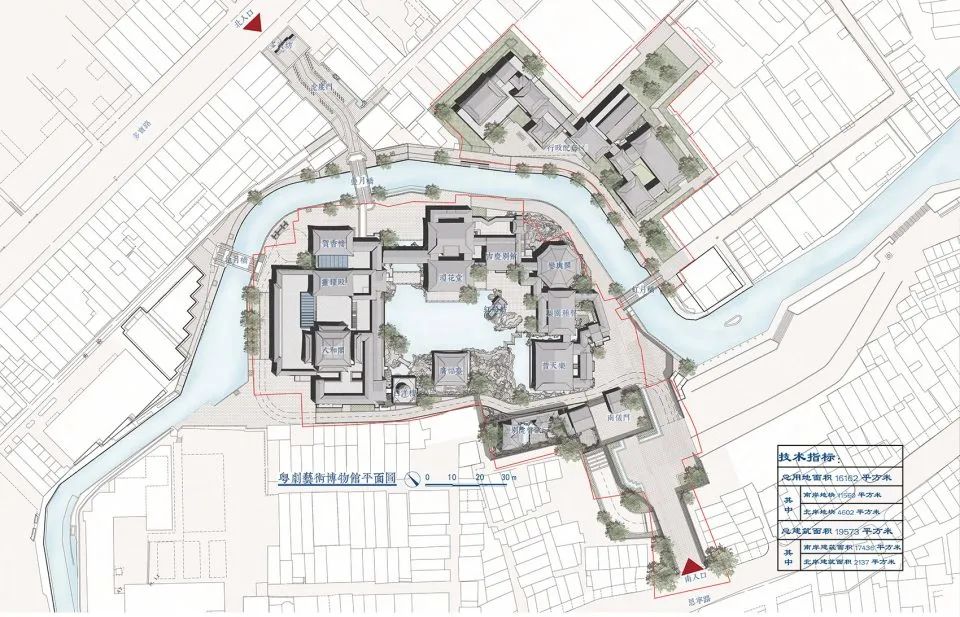

广州粤剧艺术博物馆
/ 华南理工大学建筑设计研究院+广东省建筑设计研究院
入口关系和庭院表达
第三问
总图抄啥？
总图抄绘什么
其实也就是上面好的总图应该表达的东西
所以根据自己的薄弱项选择性的去抄绘
1.与环境的关系
在抄绘与环境的关系的时候
我们不需要每根线都抄绘出来
这时候应该抄绘和理解的是
这个建筑与周边的环境到底是怎么样发生关系的

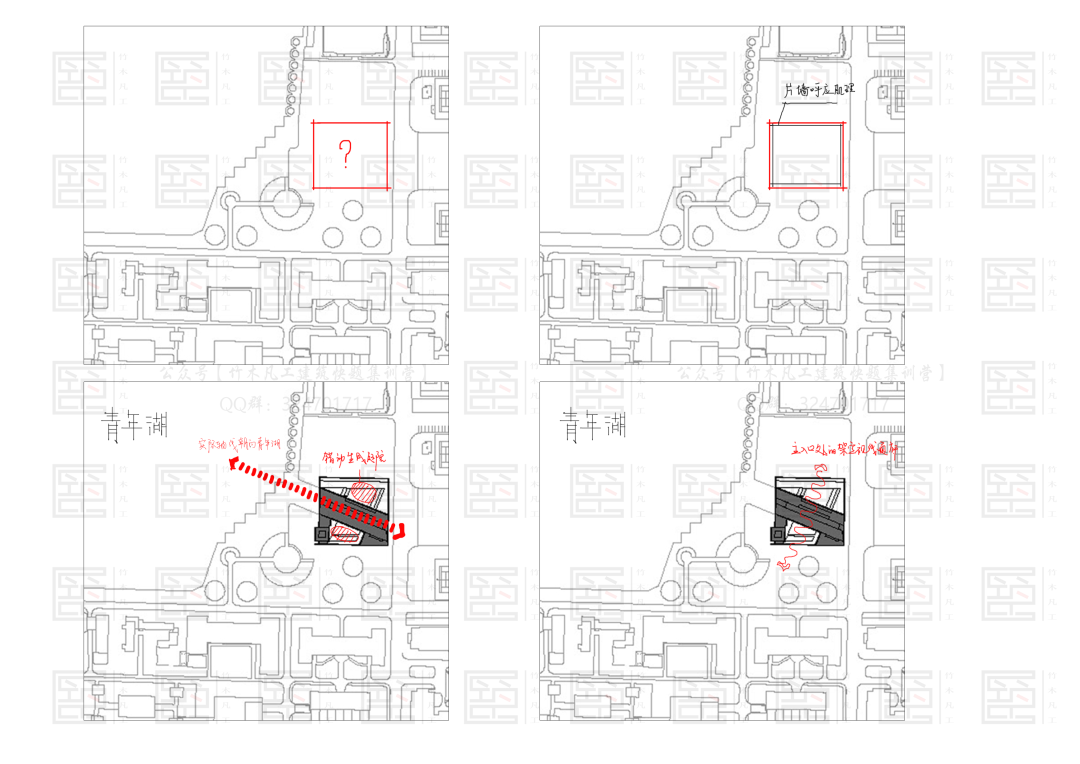

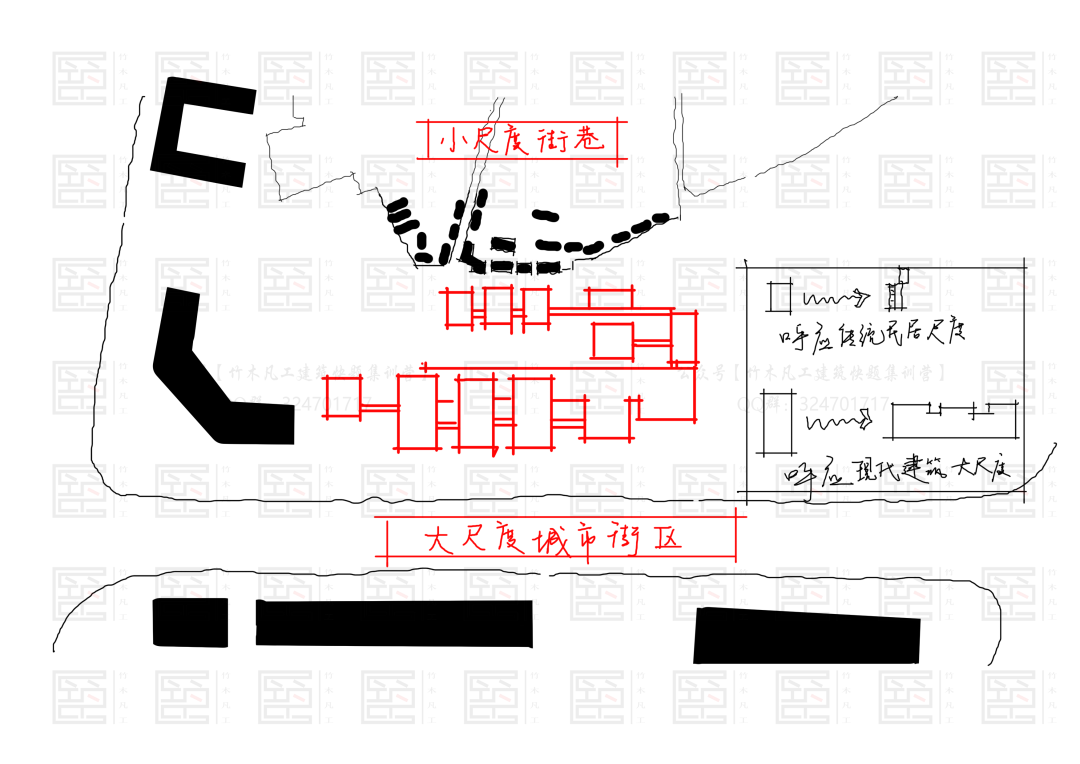

所以这时候一些简单的分析图能够更快的帮助我们理解
例如
泰州（中国）科学发展观展示中心/何镜堂

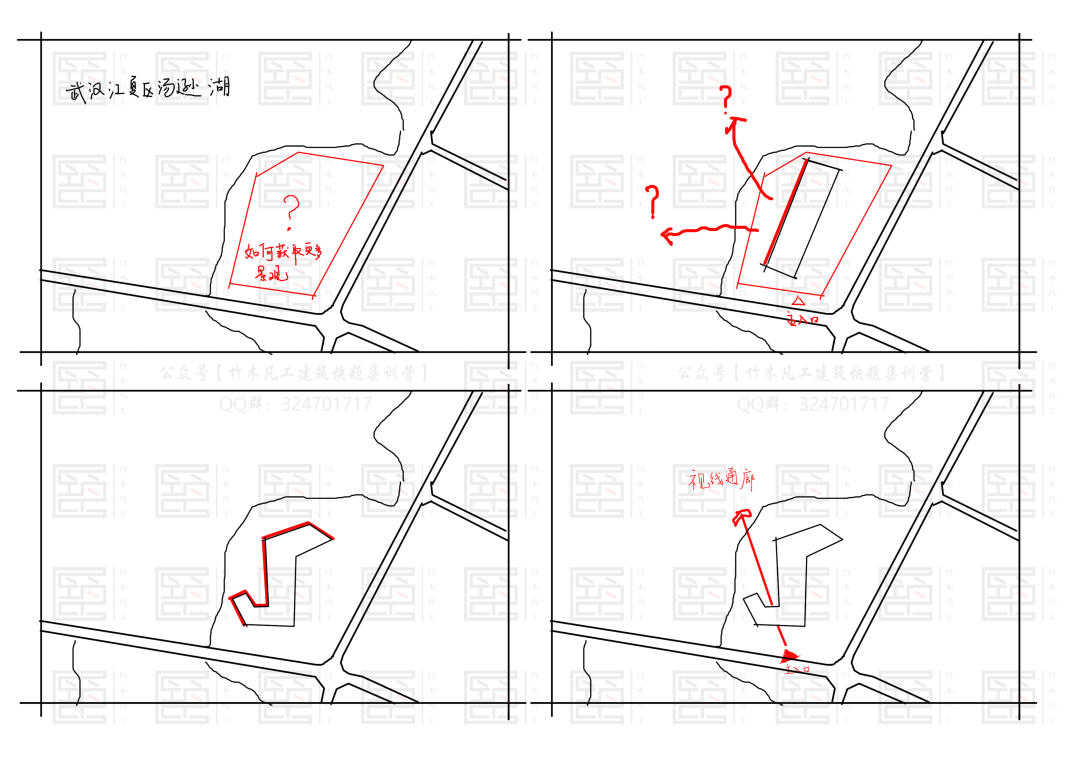

腾讯武汉研发中心 / 栖城设计
天津大学冯骥才文学艺术研究院/周恺

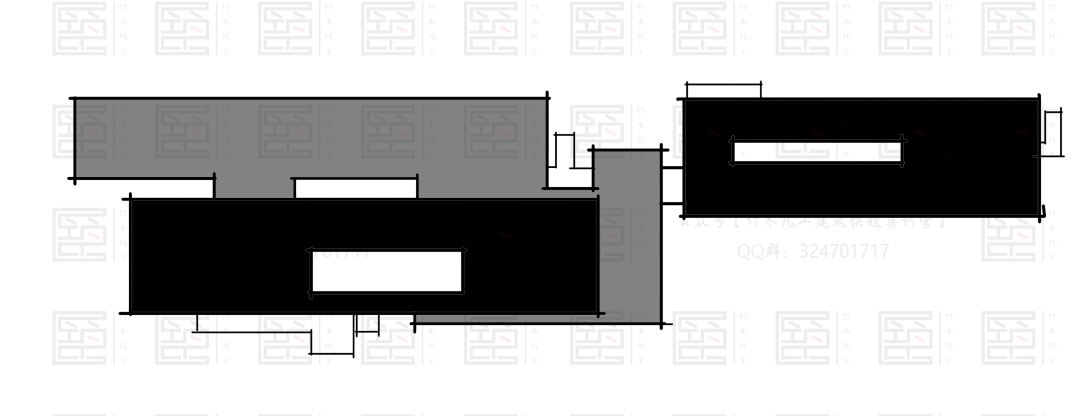

2.体块关系
体块的关系在总图的时候也是能够起到加分项的
虽然说总图的逻辑是由场地以及周边环境推导出来的
但是整体体块关系的良好构成还是十分重要的
而且体块也一定程度上能够反映平面和功能的逻辑

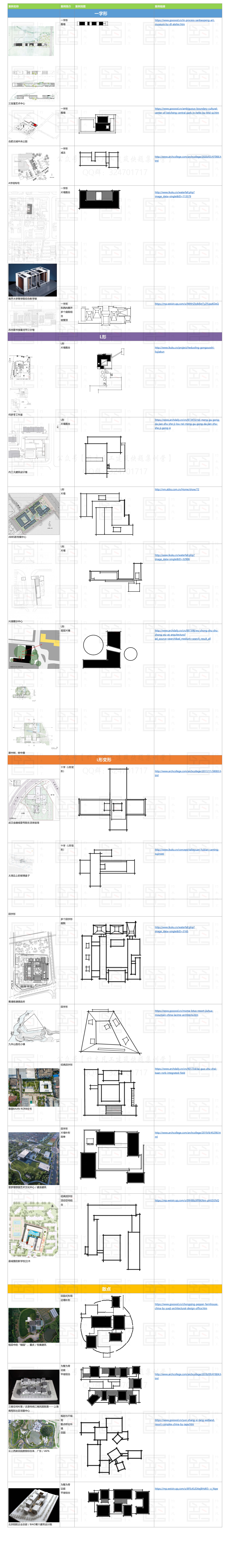

师兄整理体块的关系
<上下滑动查看更多>
3.对应的平面关系
总图抄绘不能只抄个体块就结束了
建筑是一体式设计
当你抄绘玩这个体块的时候
要对平面逻辑、空间布局、入口组织等有一定的了解

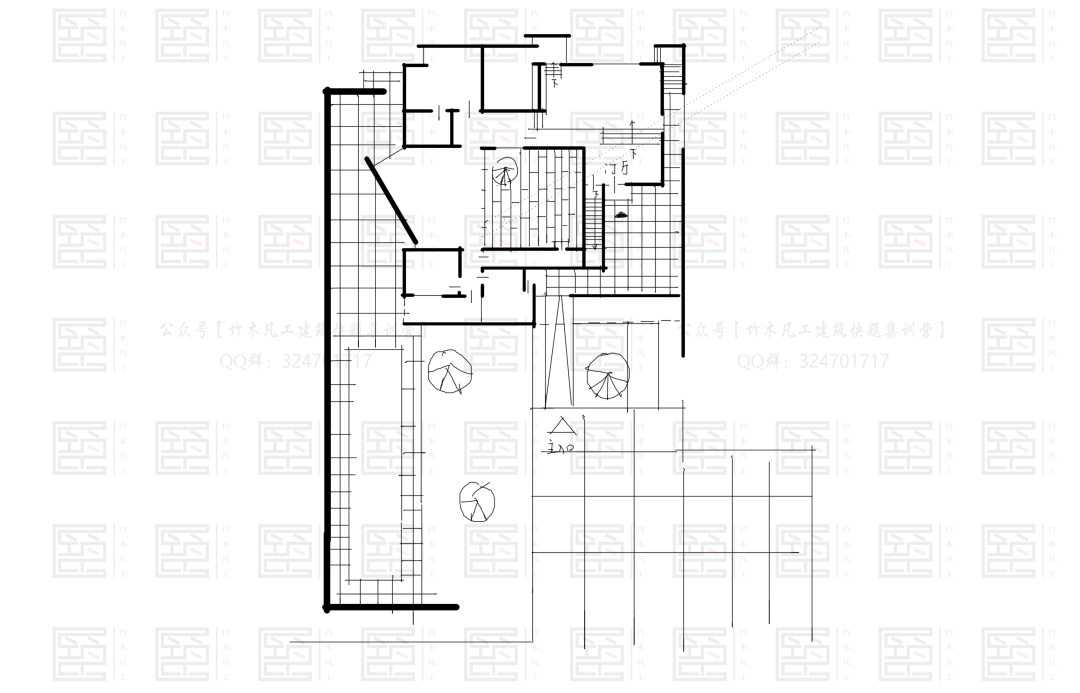

所以也要适当的抄绘一些较好的重点平面
这个时候不需要全部都抄绘
只要抄绘一部分就好
例如：入口
总图的入口是如何与道路接洽的
如何铺装
如何组织入口广场
青浦练塘政府/致正建筑工作室

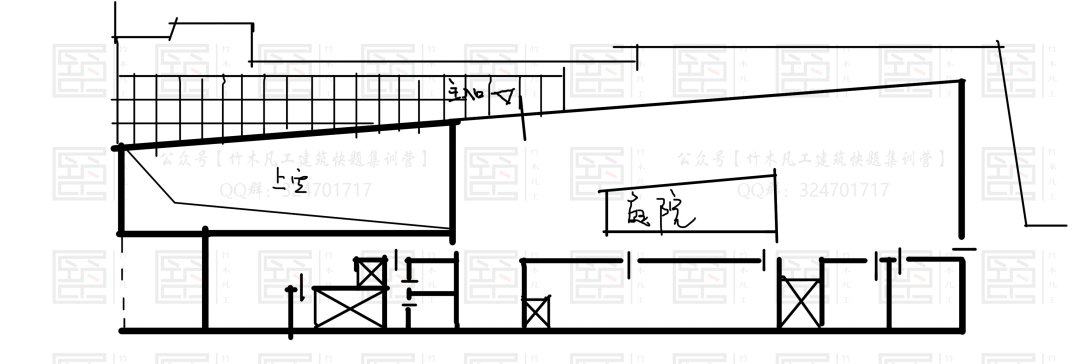

嘉善城市科技馆/何镜堂
重点关注入口跟道路的关系
内部道路如何组织
停车关系
例如：重点空间
总图的体块有时候会重点突出一些重要的空间
入口的灰空间、多功能厅、休闲公共空间、庭院等等
这些重要的空间不要只抄绘一个总图就结束了
这个步骤就是提高设计能力的时候
最好局部平面和造型都能够结合进来
下次快题的时候才能够用上

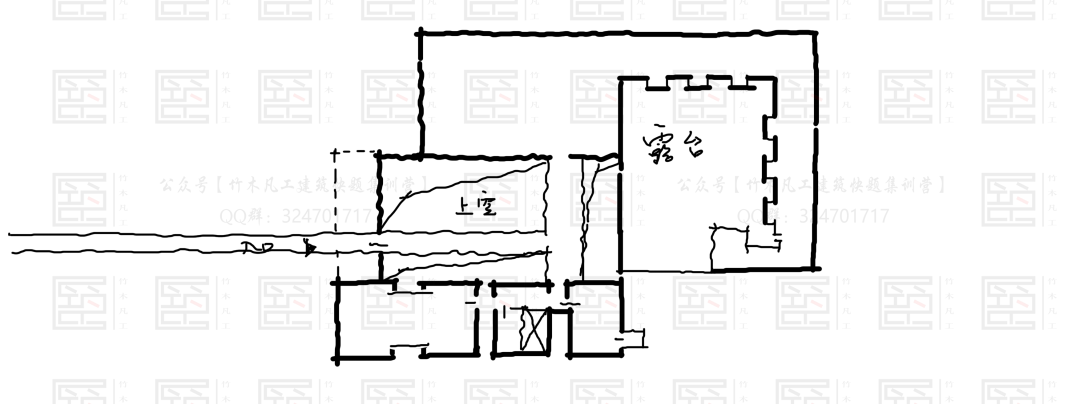

入口
何多苓工作室/刘家琨
崖门游艇会所
鹿野苑石刻艺术博物馆/ 家琨建筑设计事务所
公共空间
杭州运河文化艺术中心 / Benoy
法隆寺宝物馆/ 谷口吉生
坪山美术馆/直向工作室
下期预告
方法篇（下）——
快题分项案例具体总结及抄绘案例推荐之平面篇
精彩继续！
敬请期待~
最后还有福利送上，整理好的总图案例，快拿起笔吧
阮师兄整理
公众号里回复关键词【抄绘总图】
即可获得高清原版带案例链接
往期回顾
周五抄绘01期——【无锡太科园湖边餐厅】
学习要点：水景处理
涉及真题年份：华工14、20年，广大10、11、12、20年等快题均有考察
周五抄绘02期——【昆山有机农场】
学习要点：建筑如何介入自然之中
涉及真题年份：华工20年，广大11、12、20年等快题中都有所涉及
周五抄绘03期——【湖南田汉文化园】
学习要点：传统的现代演绎；增加3个案例分享
涉及真题年份：广大10、12、14、17、19年，深大16年等快题均有考察
周五抄绘04期——【东来书店】【和美术馆】【鹿野苑石刻博物馆】【南方科技大学信息中心】【开化县1101工程及城市档案馆】
学习要点：五种入口空间组织方式
涉及真题年份：每一年快题
周五抄绘05期——【河海大学风雨操场】
学习要点：快题中的立面设计；幕墙、格栅、洞口
涉及真题年份：每一年快题
周五抄绘06期——【周五抄绘 | 06方法篇（上）——学好案例梳理画，走遍天下都不怕】
学习要点：案例查找、整理、总结方法
