21年余额不足，那么新一年的旗舰就要迎来了。每个品牌产品线多，拆解跟不上步伐。现在还有人看红米Note 11 Pro的拆解内容吗？

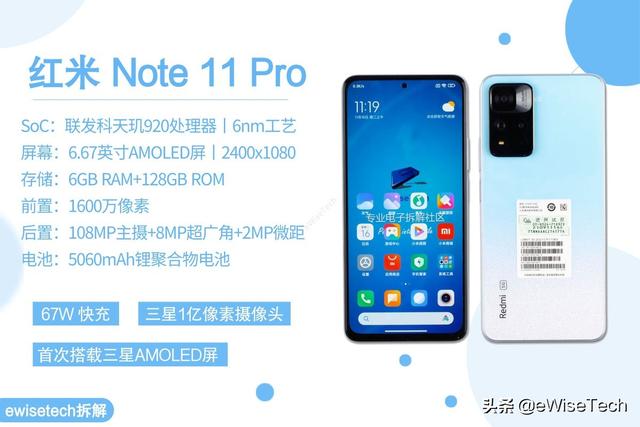

Redmi一直专注于高性价比，价格在千元左右，是一款非常抗打的千元机。Note 11 Pro更是如此，它拥有1亿像素主摄像头，三星AMOLED屏幕，大电池67W快充，X轴线性马达，JBL对称双扬声器，3.5毫米耳机插孔。但还是有槽的，比如上一代天机1100到天机920的处理器。
当然，这些都是来自配置的信息。拆解后，我们将了解更多关于红米Note 11 Pro的信息。
拆解视频，还原拆解过程
正在加载视频.
不想看视频，这里还有图文
Note 11 Pro的拆解比较简单，流程还是一样。

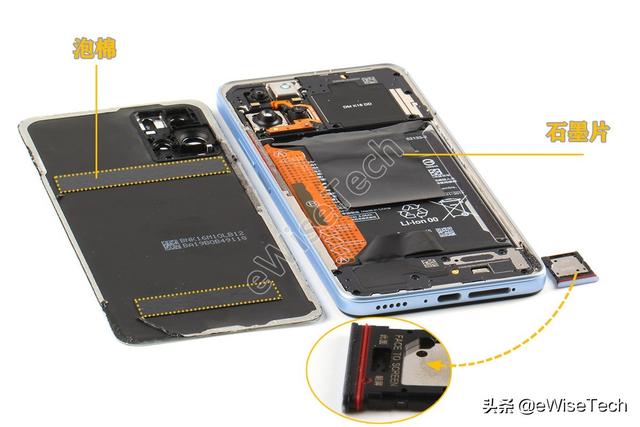

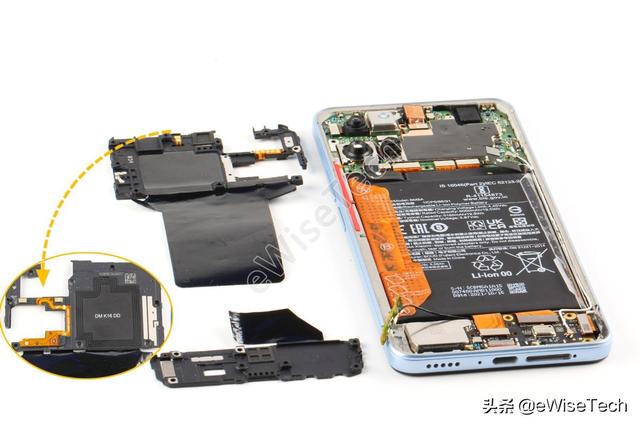

关掉手机，先把卡座拿出来。SIM卡夹采用三选二设计，带红色防尘围裙。加热后用撬棍打开后盖。与上一代Note 10 Pro采用的后盖设计不同，Note11 Pro内部采用三段式设计，主板盖和副板盖均贴有石墨片进行散热。玻璃后盖由泡沫保护。
顶部主板盖和底部子主板盖用螺丝固定，LDS天线集成在主板盖上，NFC线圈和flash/色温传感器软板用胶水固定在主板盖上。

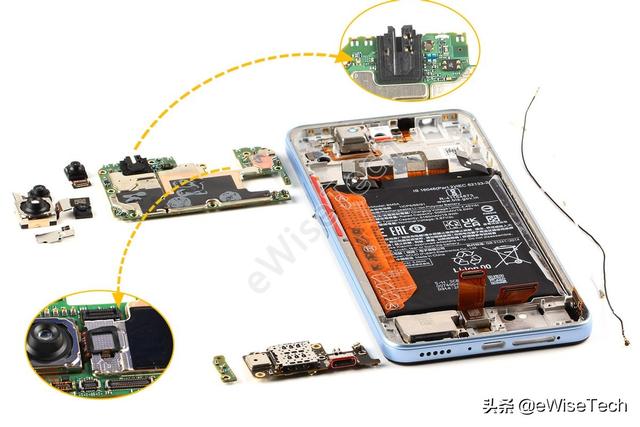

卸下主板、子板、射频同轴电缆和前后摄像头。石墨片、铜箔和硅脂贴在主板的正面和背面用于散热。后置摄像头BTB接口增加了金属板固定。主板上还集成有耳机孔，耳机孔上套有黑色防尘硅胶套。上一代note 10没有配备耳机插孔。

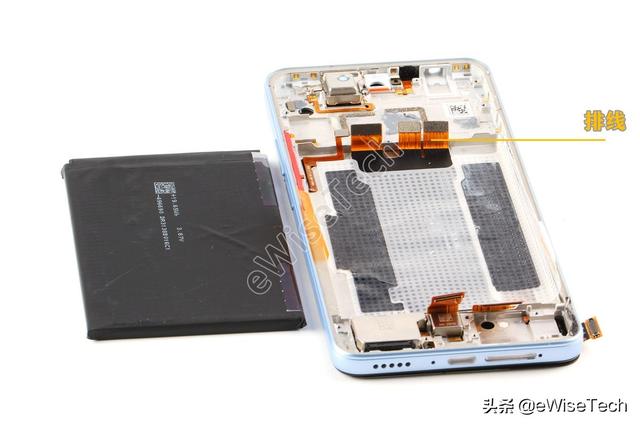

电池用易拉胶带固定，主副板柔性板和指纹识别柔性板压在电池下面。

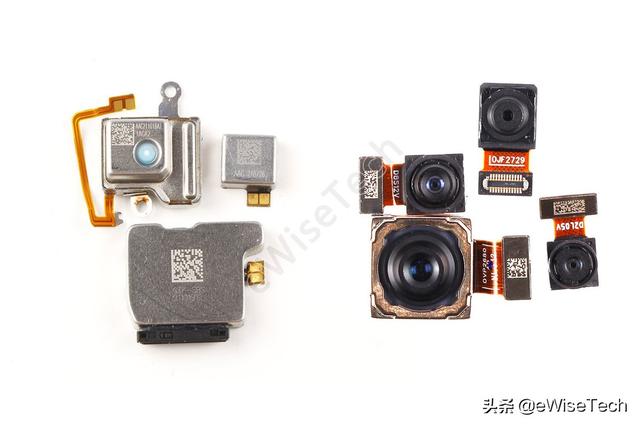

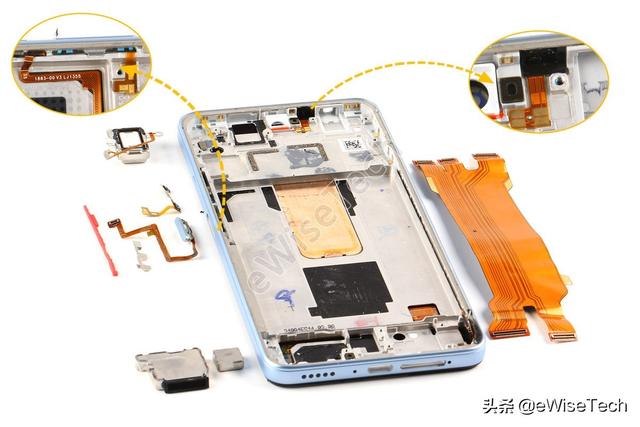

然后拆下接收器、扬声器、X轴直线电机、主副板电缆、音量键软板、指纹识别软板，全部用胶水固定。其中音量键和指纹识别软板通过金属片卡在内支撑槽中。环境光传感器隐藏在黑色塑料下面。
最后，通过加热台加热将屏幕和内支架分开。内支架正面贴有大面积的石墨片，石墨片下面放有VC液冷板。
红米Note11 Pro有13%的芯片来自联发科">

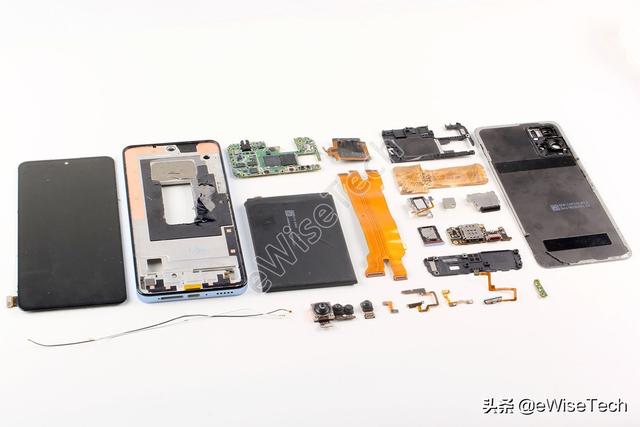

总结：从拆解方面来说红米 Note 11 Pro整机设计简单，共采用16颗螺丝固定，结构是常见的三段式设计，散热方面整机内部通过石墨片+导热硅脂+铜箔+液冷铜管的方式进行散热。无特殊防水措施。
分析

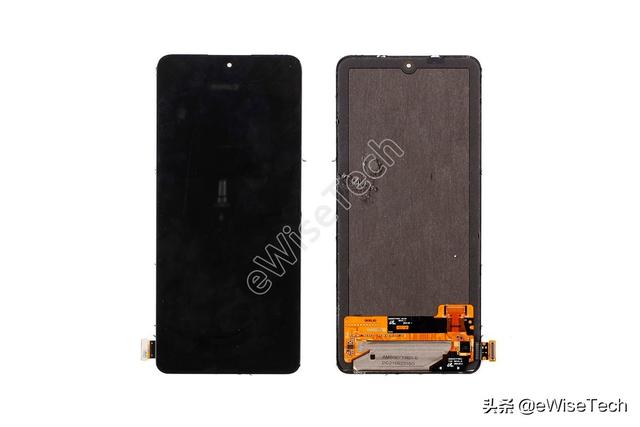

在器件方面，Note 11 Pro采用是来自三星的6.67英寸AMOLED屏，这是Redmi Note 系列国内版本首次搭载三星 AMOLED 屏幕，型号为AMS667YR01。
经过整理后可知Note 11 Pro的听筒、X轴线性马达供应商为AAC公司，扬声器供应商则为歌尔；摄像模组中后置的108MP主摄和8MP超广角，都是来自于三星。（具体的型号信息至ewisetech搜库查看）
经整理统计红米Note 11Pro整机共63颗IC，以下是主板上部分主要IC。

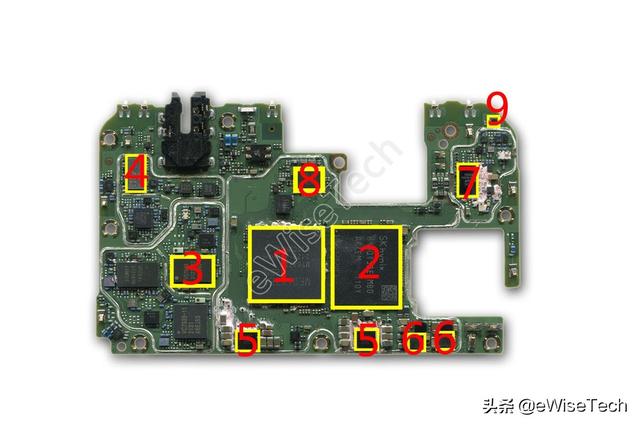

▼主板正面主要IC：
1：Media Tek -MT6877V-联发科天玑920处理器
2：SK Hynix-H9HQ15AECMBDAR-KEM-6GB内存+128GB闪存
3：VANCHIP-VC7643-62-功率放大器
4：Skyworks-SKY58258-21-射频前端模块
5：2颗-SOUTHCHIP-SC8551A-电池快充芯片
6：2颗Cirrus Logic-CS35L41B-音频放大器
7：Media Tek-MT6635XP-WiFi/BT芯片
8：NXP-SN100T-NFC控制芯片
9：AKM-AK09918C-电子罗盘

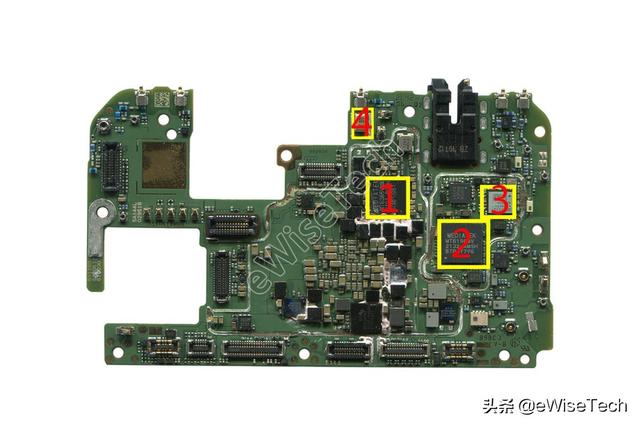

▼主板背面主要IC：
1：Media Tek-MT6365VMW-电源管理芯片
2：Media Tek-MT6190MV-射频收发器
3：Qualcomm-QDM2310-射频前端模块
4：Goertek-麦克风

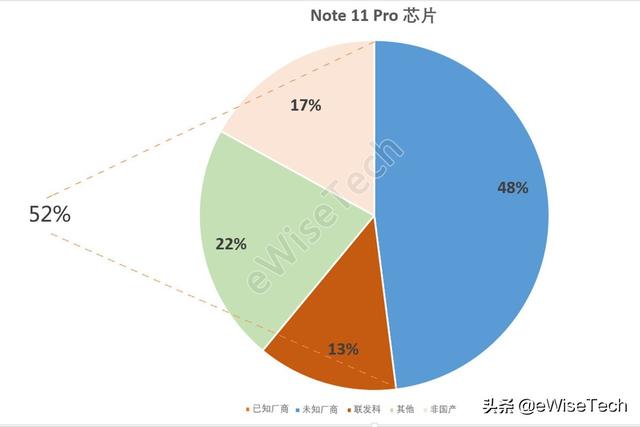

在整机63颗IC 中共有52%的芯片可以在封装上发现厂商信息，其中有35%为国产厂商，国产厂商中有13%来自联发科，另外就是我们常见的来自南芯、唯捷创芯、圣邦微电子、汇顶科技等。当然在另外未标明厂商的48%中，我们猜测还有部分国产厂商。
以上是ewisetech对Note 11 Pro简单分析，进一步深入探究可至ewisetech搜索查看。整体来说Note 11 Pro，采用天玑920处理器+三星AMOLED屏+三星1亿像素镜头+67W快充等配置在同价位的手机中属于较为出色的。
