2021年，谷歌照常更新了Pixel系列手机。作为首款搭载自研芯片的Pixel 6，谷歌升级了充电系统，Pixel 6和Pixel 6 Pro都支持30W有线快充。但好事不会成双成对。谷歌还从朋友那里了解到不为手机提供标准充电器，并推出了30W充电器供用户购买。
Headnet最近从谷歌获得了这款30W充电器，这是一款经典的白壳直板设计。它只支持PD和PPS快充协议，和苹果的快充差不多，没有额外的私有快充协议。充电器售价25美元，换算成人民币接近160元。让我们详细拆解一下这个产品，看看大品牌产品的材料是怎么做出来的。
一、谷歌30W充电器外观
大画面模式
包装盒正面印有谷歌logo、充电器名称和外观图。
大画面模式
充电器的描述印在背面。
大画面模式

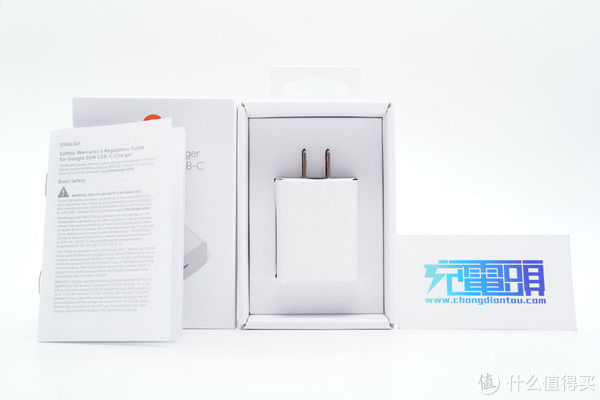

包括包装充电器和说明书。
大画面模式
充电器采用经典的平直设计，外壳黑白配色，表面哑光处理。
大画面模式

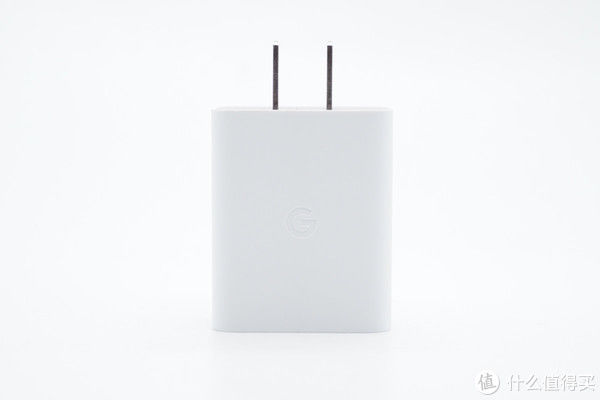

机身前中央设计有谷歌“G”字母logo。
大画面模式

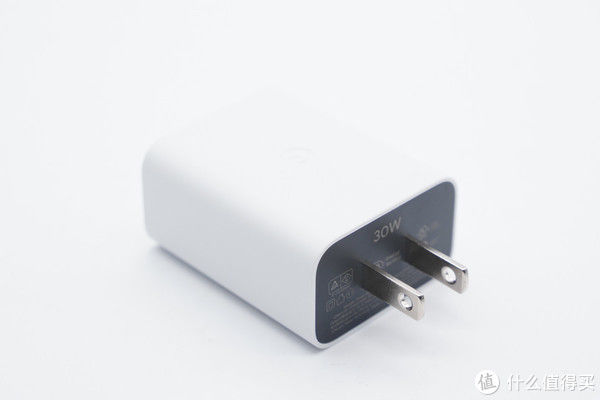

充电器配有固定的美国规格插脚。
大画面模式

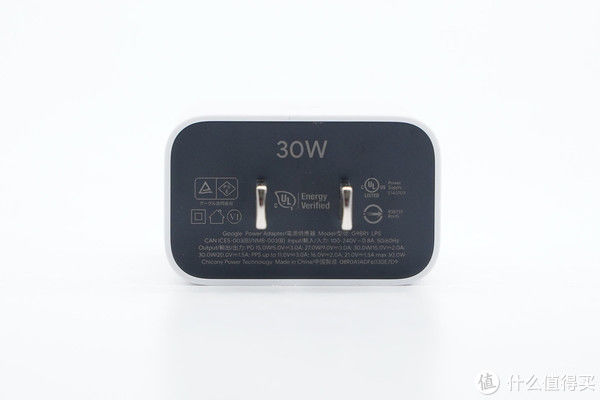

充电器参数打印在输入外壳上。
类型：G9BR1
输入：100-240伏~ 50/60赫兹0.8安
输出：5V3A、9V3A、15V2A、20V1.5A
PPS:3.3-11V3A、3.3-16V2A、3.3-21V1.5A
充电器通过了PSE、UL认证，也通过了VI能效认证。
大画面模式

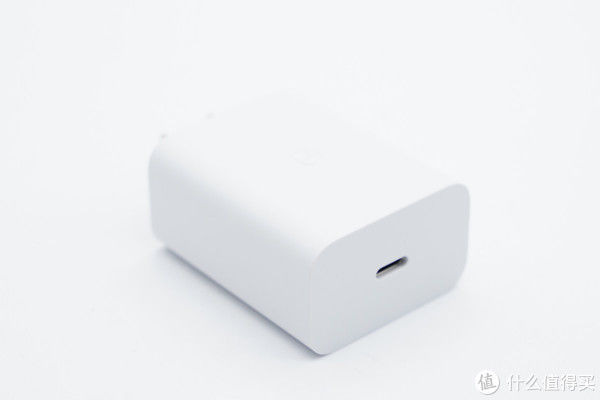

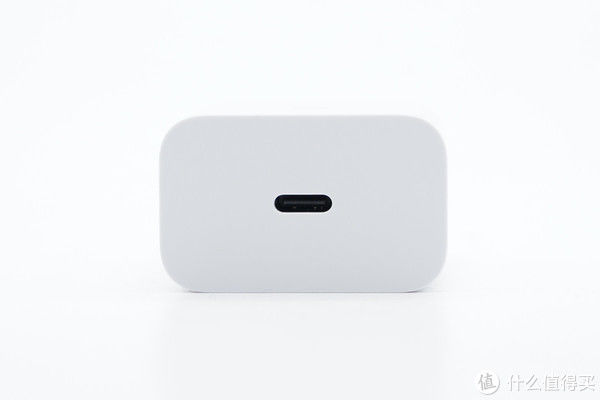

顶部USB-C口设计在中央，黑色橡胶芯不外露铜。
大画面模式
充电器本体的测量高度为51.96毫米。
大画面模式

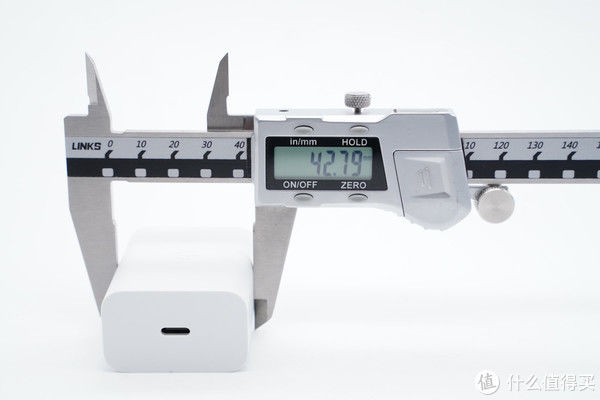

宽度为42.79毫米.
大画面模式
厚度为26.46毫米.
大画面模式

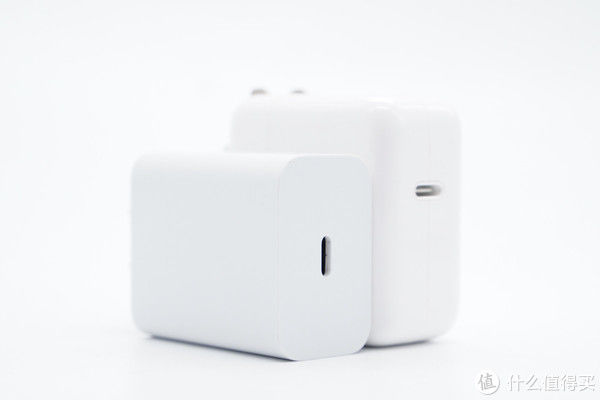

与苹果30W充电器相比，它更小，但充电器本身使用固定引脚。
大画面模式

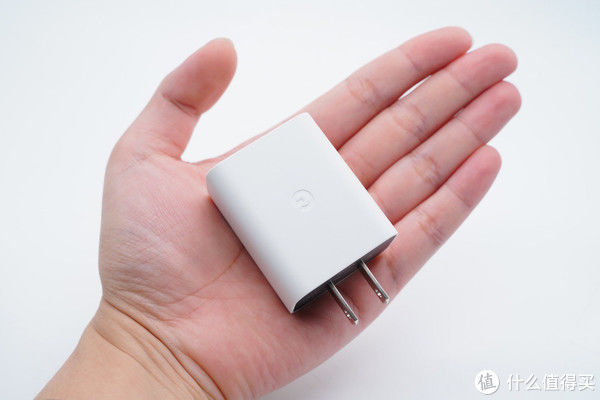

手里的直观感受。
大画面模式

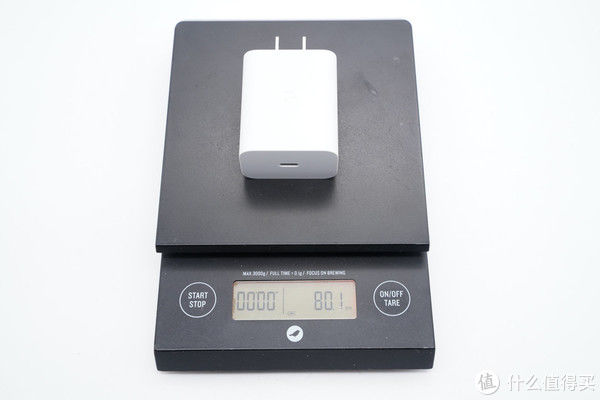

充电器净重约80g。
大画面模式

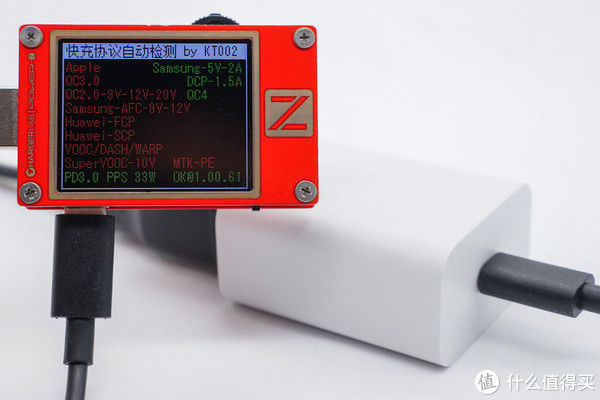

ChargerLAB POWER-Z KT002测得的USB-C口支持PD3.0和PPS快充协议。
大画面模式

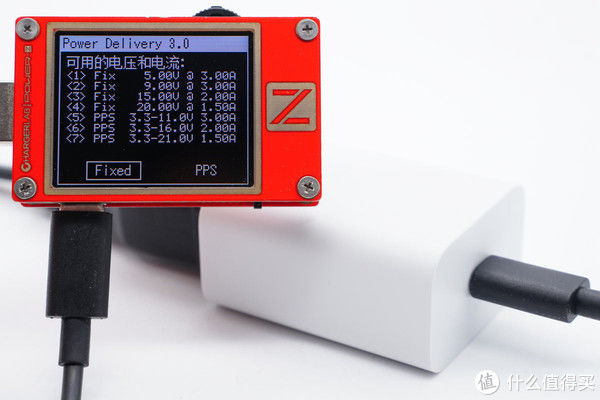

此外，还有5V3A、9V3A、15V2A、20V1.5A四个固定电压档位，3.3-11V3A、3.3-16V2A、3.3-21V1.5A三个PPS电压档位
二、谷歌30W充电器拆解
大图模式

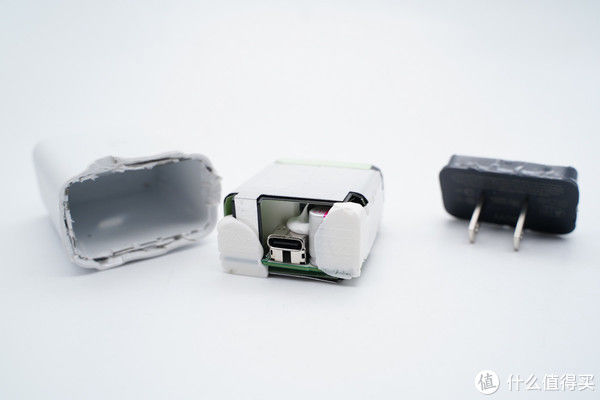

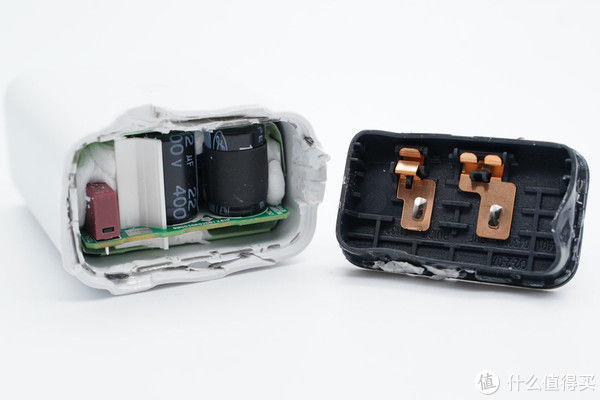

将外壳拆开，输入端接触通电设计，不过直接采用了铜质弹片来提升导电性，可见不一般。
大图模式

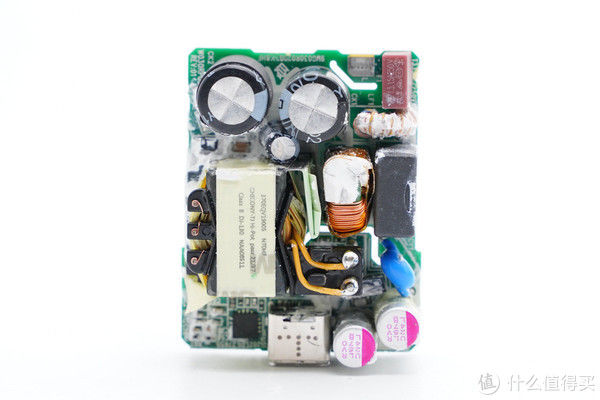

将PCBA模块取出。
大图模式

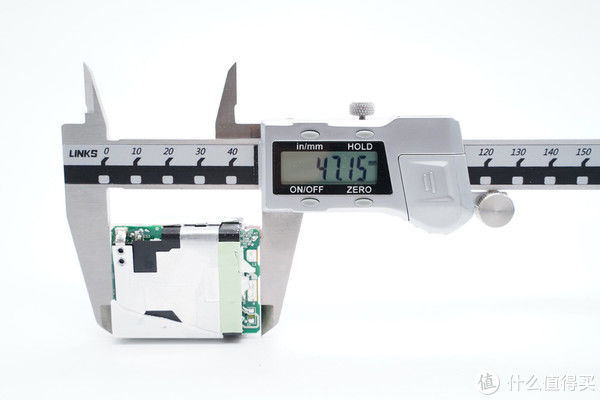

测得模块长度为47.15mm。
大图模式

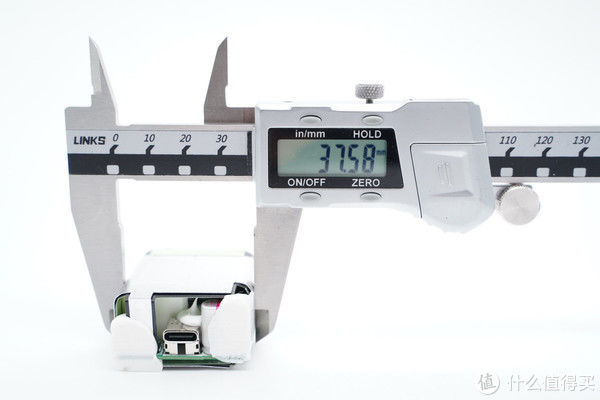

宽度为37.58mm。
大图模式

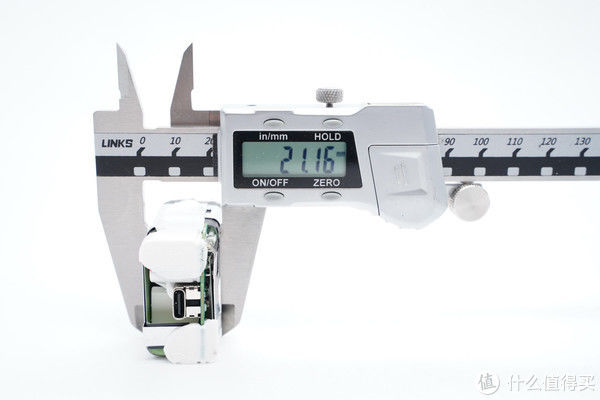

厚度为21.16mm。
大图模式
模块包裹绝缘隔离板和金属散热板。
大图模式

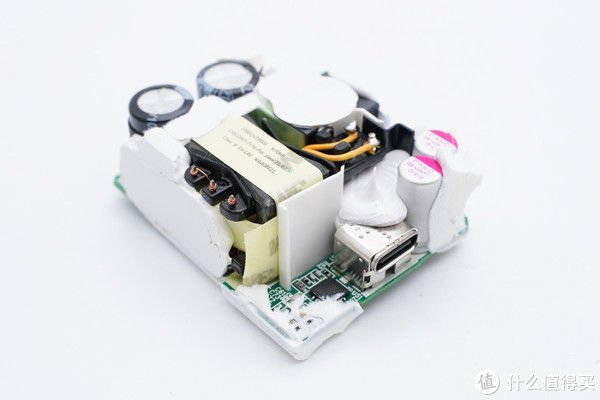

板子上元器件间的空隙填充白胶加固，变压器和母座间设有白色隔离板。
大图模式

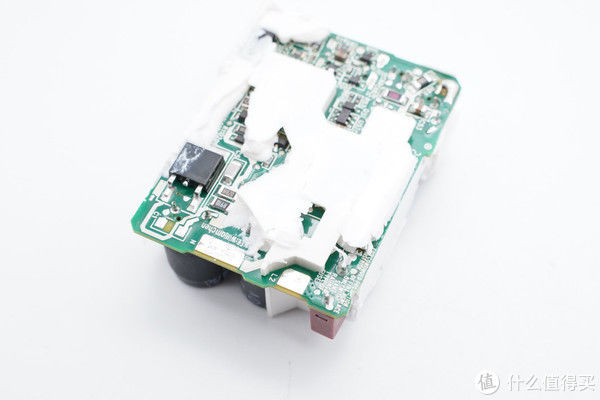

主板背面也覆盖很多白胶。
大图模式
将白胶清理干净，方便对器件进行了解。
大图模式

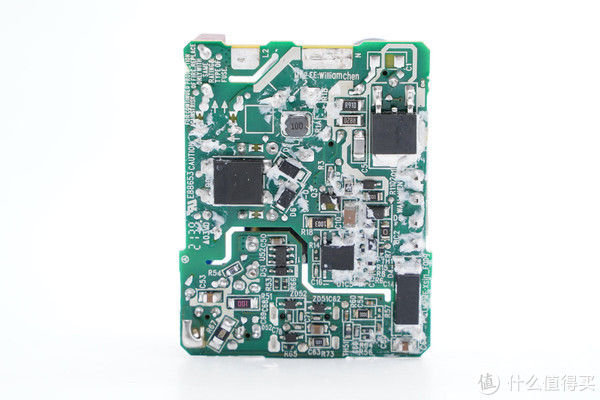

主板背面一览，初次级间镂空放置隔离板，有开关电源初次级控制器、高压MOS管等。
通过观察发现，这款充电器采用QR开关电源架构设计，协议芯片通过光耦控制输出电压。下面我们从输入端开始了解各器件的详细信息。
大图模式

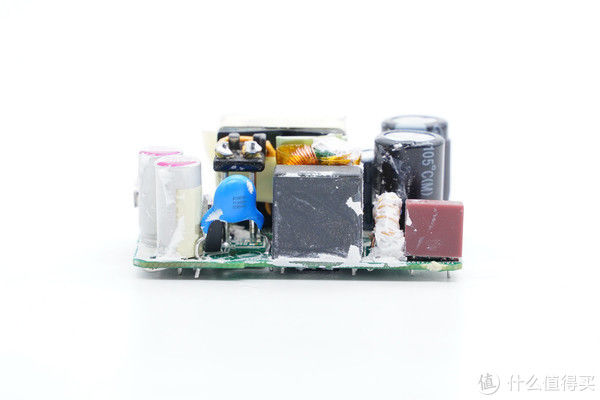

侧面设有延时保险丝、共模电感、安规X电容、Y电容等器件。
大图模式

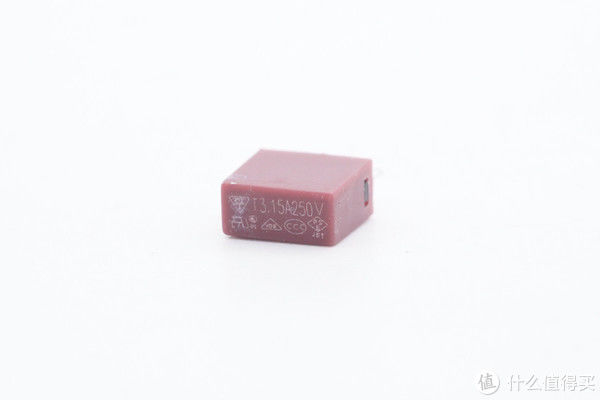

延时保险丝规格为3.15A 250V。
大图模式
共模电感双线绕制。
大图模式

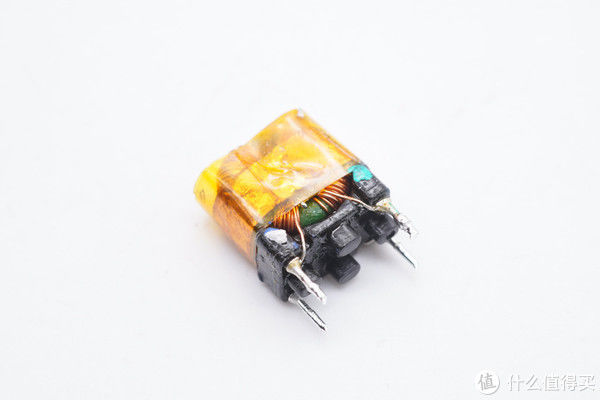

另一颗共模电感套有铜箔和包裹绝缘胶带，两级设计用于滤除EMI干扰。
大图模式

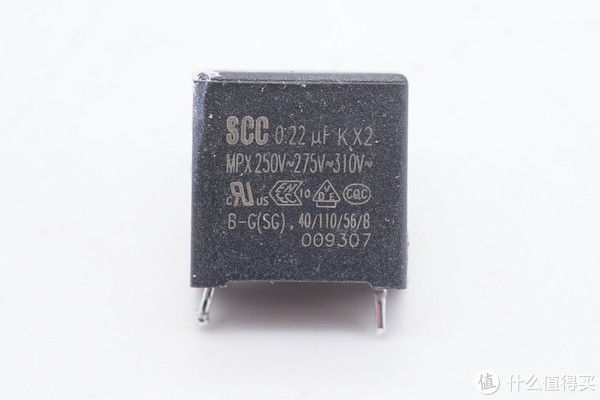

安规X电容特写，容量0.22μF。
大图模式

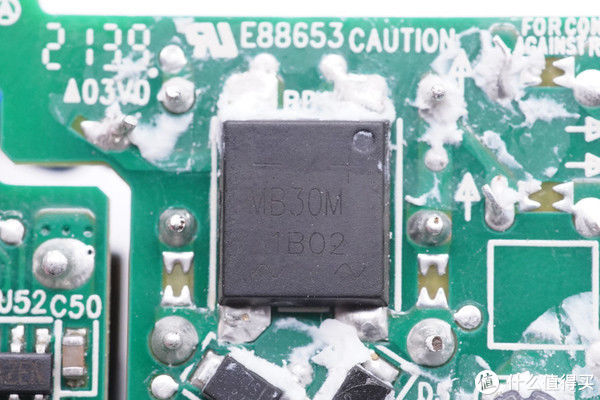

WB30M整流桥特写。
大图模式

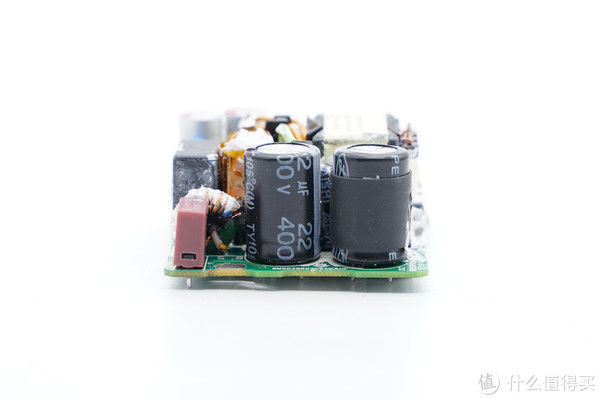

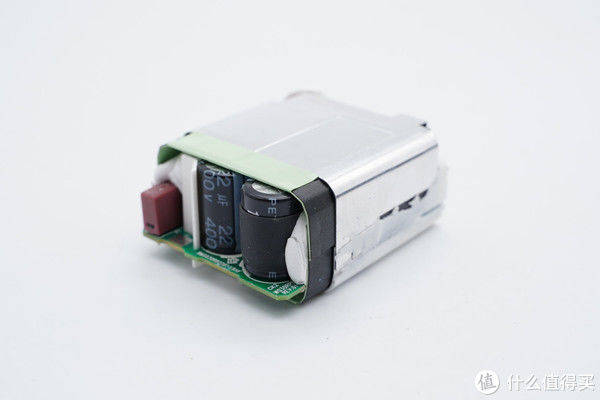

板子前端设有两颗高压滤波电解电容，其中一颗套有热缩管。
大图模式

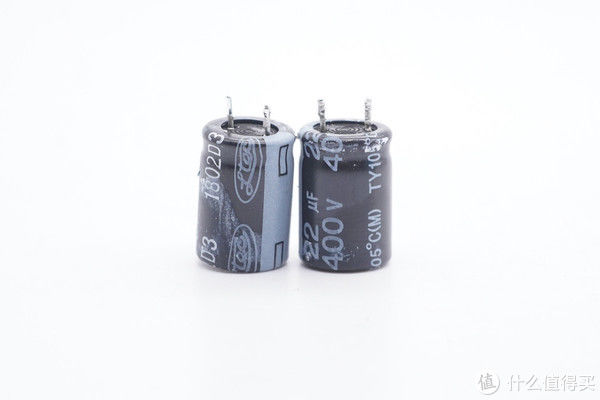

两颗高压滤波电解电容来自辉城，规格均为400V 22μF。
大图模式

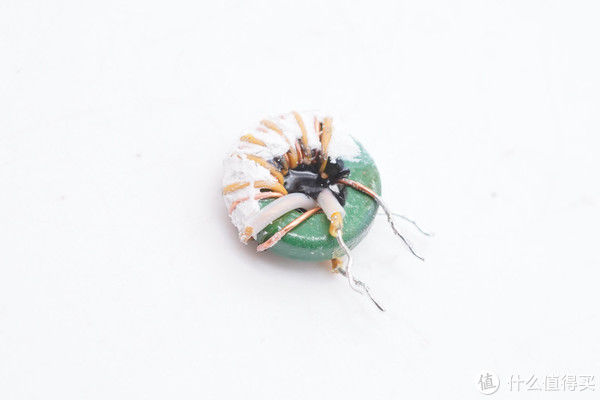

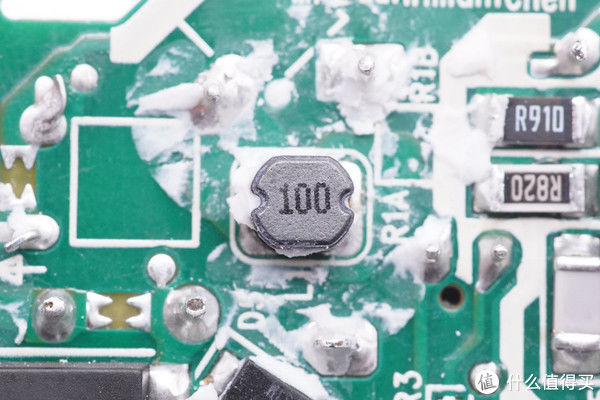

滤波工字电感特写。
大图模式
另一侧设有变压器，可以看到中心还有一颗主控芯片供电电容。
大图模式

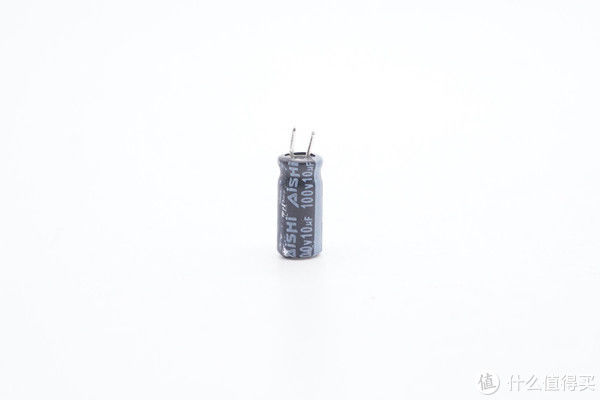

主控芯片供电电容来自艾华，规格为100V 10μF。
大图模式

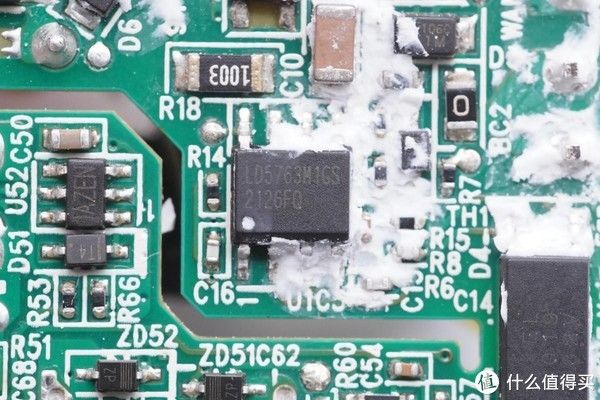

开关电源PWM控制器采用通嘉LD5763M1，这是一颗绿色模式PWM芯片，支持SOP-7或SOP-8封装，最大限度地减少了元件数量，电路空间，并降低了电源应用的总体材料成本。此外具有完整的保护功能，还具有频率交换和软驱动功能，以降低噪音和改善性能。
大图模式

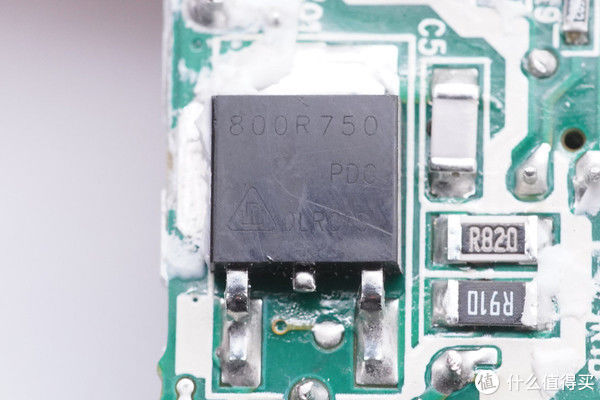

初级开关MOS管采用华润微HPD800R750PD-G，NMOS管，耐压850V，导阻0.65Ω，TO-252封装。
大图模式

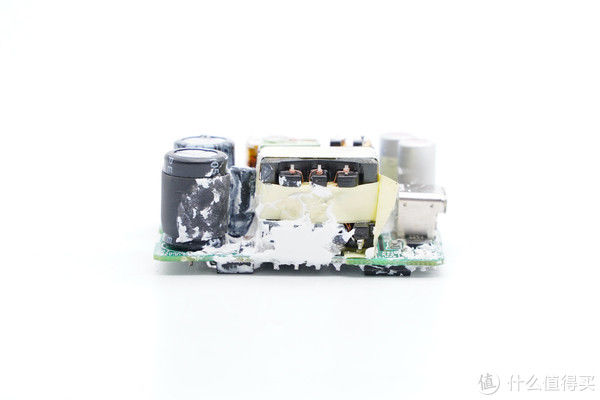

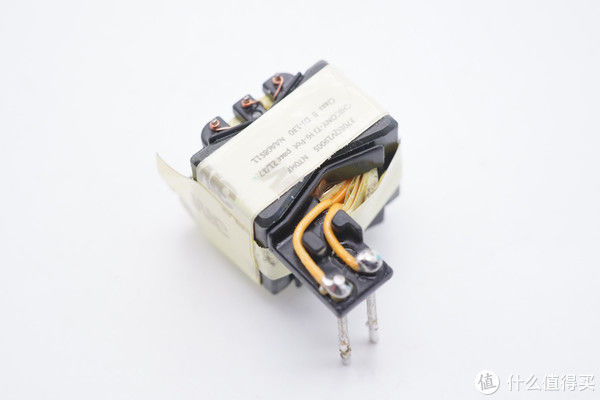

变压器特写。
大图模式

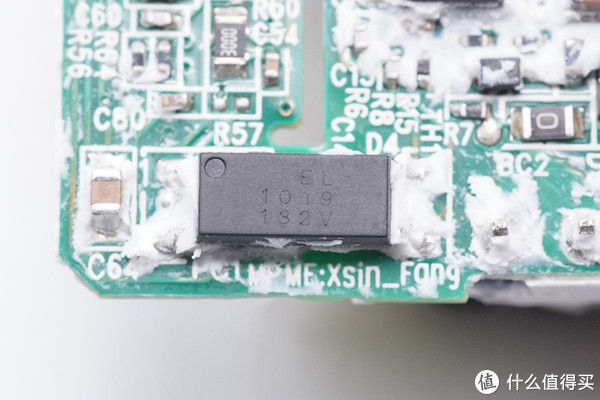

EL 1019光耦，用于初级次级通信，反馈调节输出电压。
大图模式

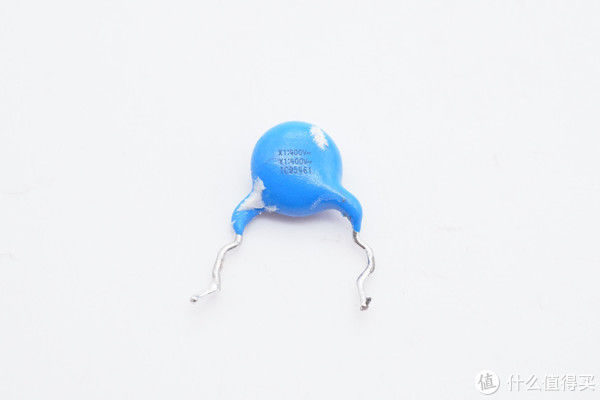

Y电容特写。
大图模式
输出端一览，USB-C母座外套钢套点焊加固，两侧设有输出滤波固态电容和协议芯片。
大图模式

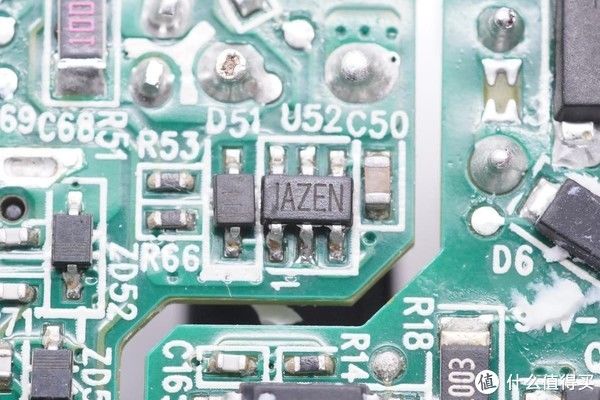

丝印IAZEN次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持多种操作模式。
大图模式

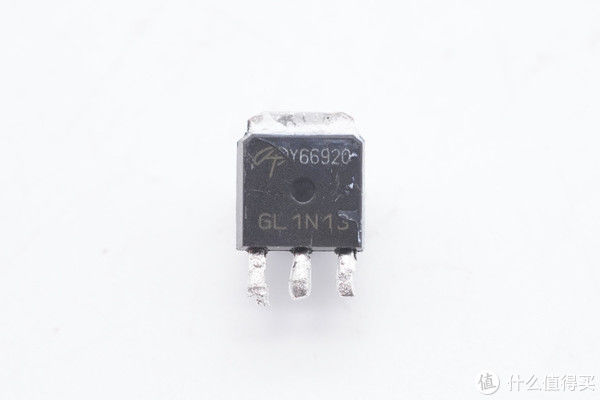

同步整流管采用AOS AOY66920，NMOS，耐压100V，TO-251B封装。
大图模式

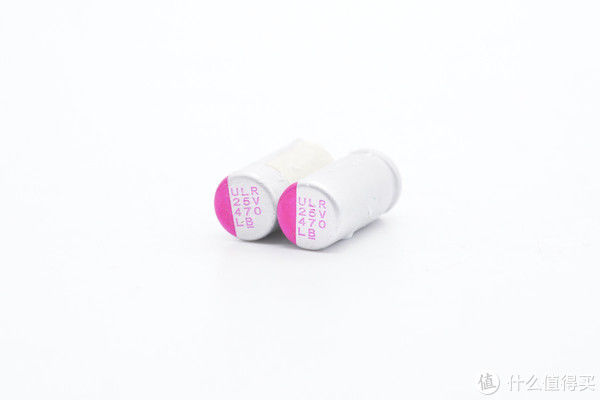

两颗输出滤波固态电容采用万裕ULR系列，规格都是25V 470μF。
大图模式

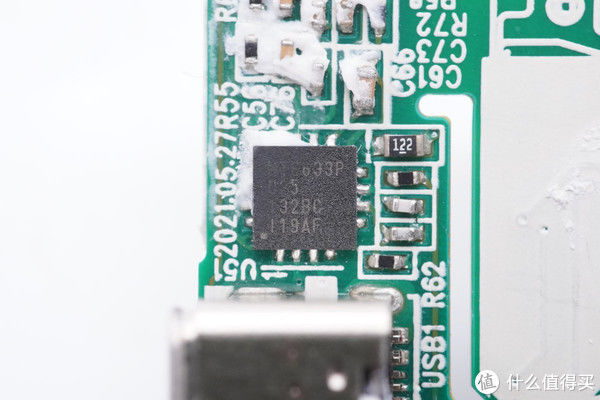

协议芯片采用伟诠WT6633P，这款芯片支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。
WT6633P内置8051内核，内置恒压恒流控制，集成输出电流传感，支持线损补偿，内置完善的保护功能。R005是输出电流检测电阻，用于输出电流检测和过电流保护功能。
大图模式

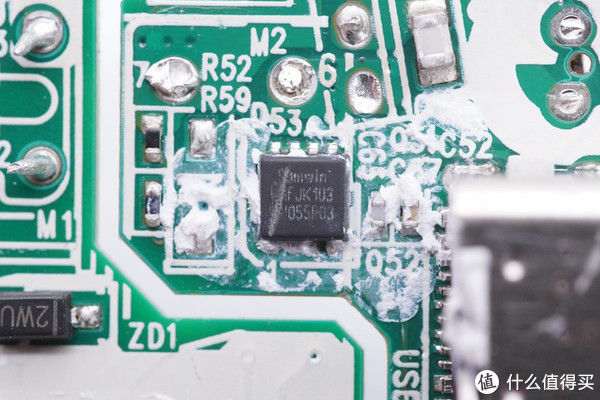

输出VBUS开关管采用芯派科技SW055R03VT，NMOS管，耐压30V，DFN3*3封装。
大图模式

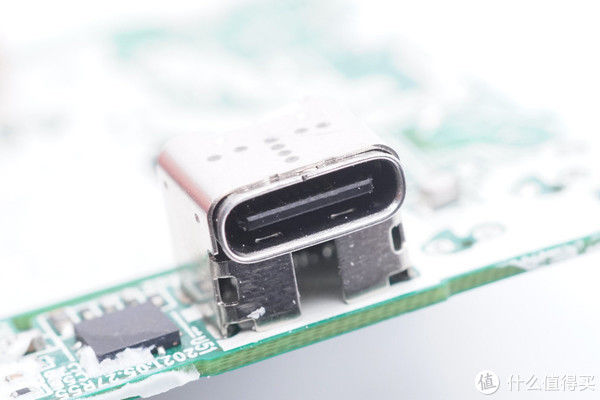

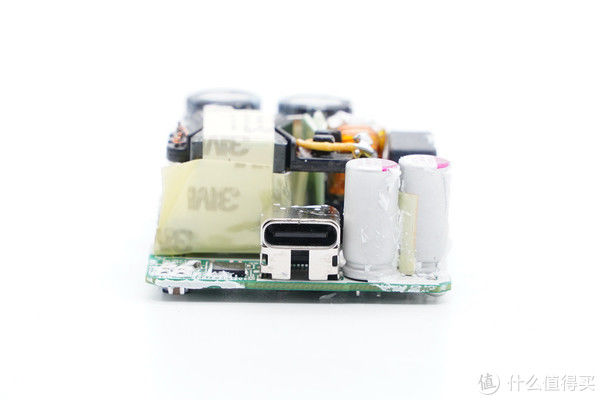

USB-C母座特写。
大图模式

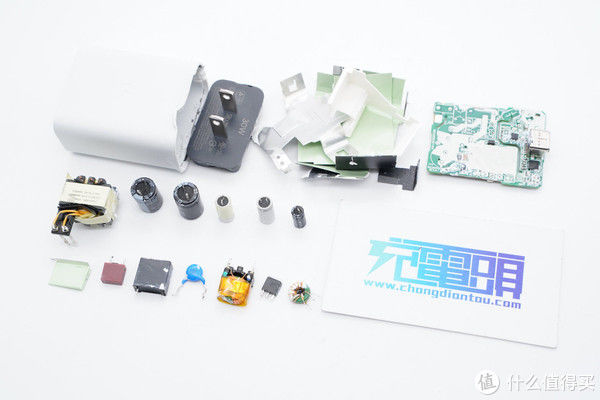

全部拆解完毕，来张全家福。
充电头网拆解总结
谷歌30W充电器初印象以为十分经典，但实际上输入端外壳是黑色配色，因此还是蛮有辨识度的，经典中带有一点新意。实测这款充电器仅支持PD3.0和PPS快充协议，具备5V3A、9V3A、15V2A、20V1.5A固定电压档位，以及3.3-11V3A、3.3-16V2A、3.3-21V1.5A三组PPS电压档位，因此对于支持PD和PPS快充的设备兼容性很好。
充电头网通过拆解发现，充电器输入端接触式通电设计，采用铜质弹片来提升导电性，还是很讲究的，模块打胶以及包裹散热片进行加固和散热。充电器采用通嘉LD5763M1主控搭配华润微高压MOS，以及MPS MP6908搭配AOS同步整流管组成QR开关电源，伟诠WT6633P协议芯片控制输出电压。辉城、万裕ULR系列电容进行输入输出滤波。总的来说，充电器整体的用料做工还是不错的。
