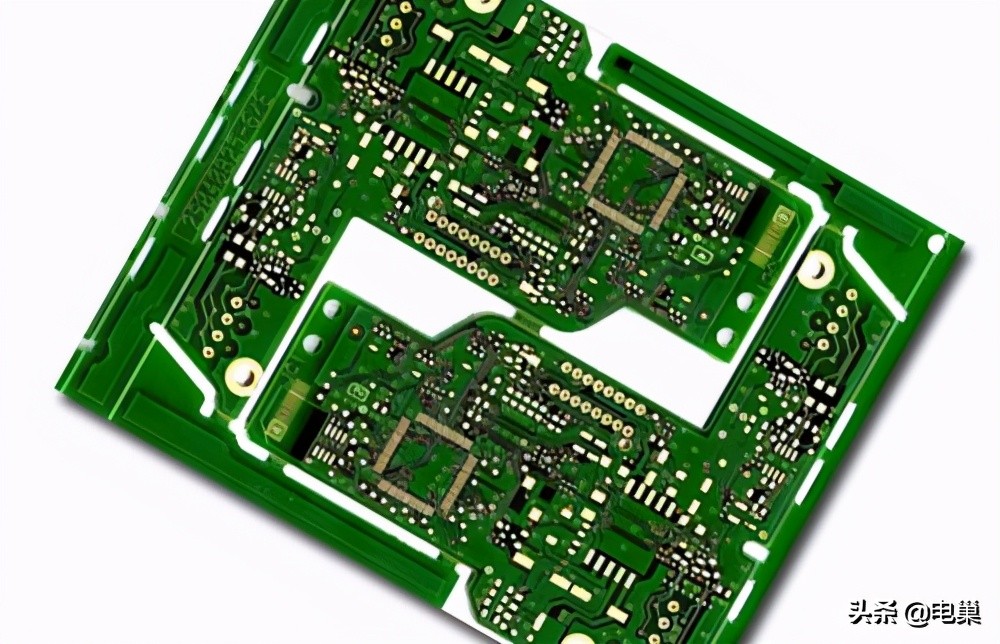

印刷电路板是现代电子设备中最重要的部分。PCB到底是什么？如何在PCB上制作微型复杂的电路？

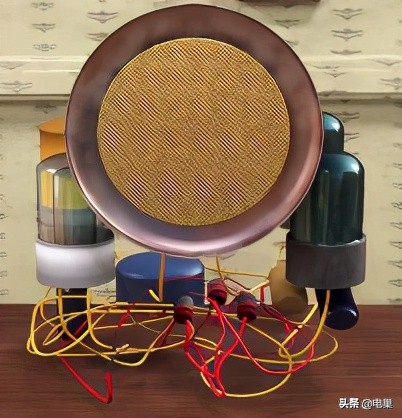

早期的电子元件都是手工用电线点对点连接，容易出错，难以扩大生产规模。而且由于这些电路非常复杂，修复损坏的电路极其困难。

1936，PAUL EISLER意识到了传统电路的弊端，发明了印刷导电铜电路，即在不导电的板上布线来连接元件。

而且现在PCB变得复杂多了！

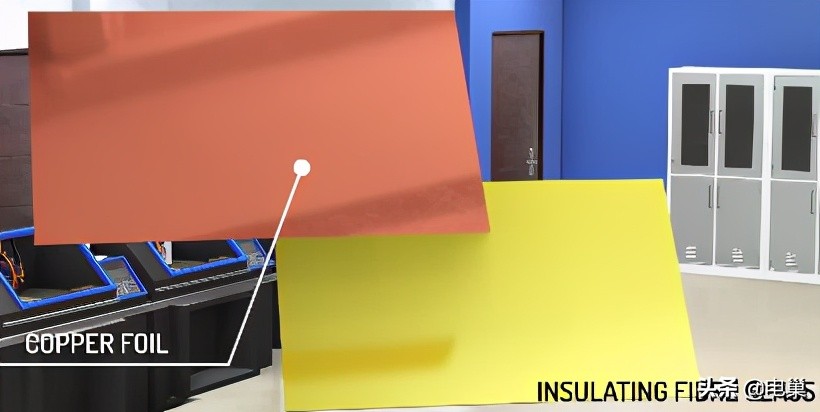

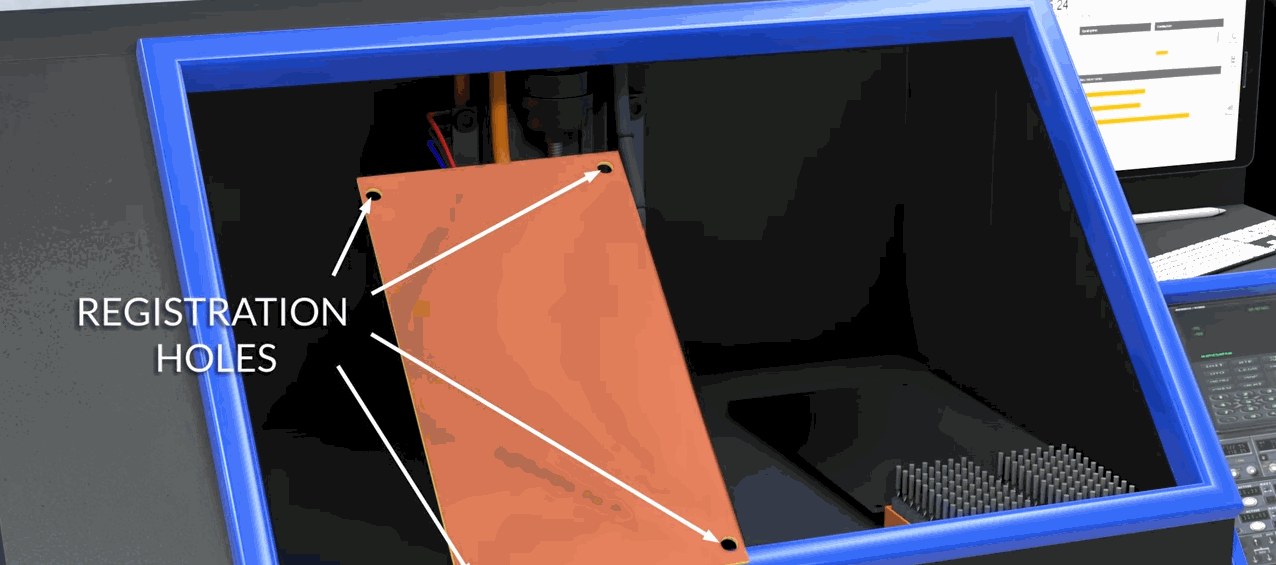

现在的PCB生产都是从一块普通的覆铜板开始，然后钻一些定位孔。

工程师正确设计电路后，利用pcb设计软件生成gerber和钻孔文档。根据这些设计文件，钻孔机钻孔。需要注意的是，钻孔后，应适当清洁板材，以避免留下钻孔残留物。

下一个最重要的步骤是制作复杂的导电图案，这需要蚀刻工艺。将刻蚀后的干膜中未被紫外线照射的部分溶解在60 ~ 120的碱性溶液中，保留被紫外线照射并发生聚合反应的部分；

之后，根据文档中过孔的尺寸和坐标在PCB上钻孔。然后是铜沉积，即在原本不导电的衬底(孔壁)和铜表面沉积一层化学薄铜。接下来是绿油和文字的印刷，最后一步是全面检查。

这就是制造pcb的整个过程。制造出来的pcb送到各行各业，然后焊接元器件，最后就制成了我们需要的pcb电路板。
