这里列出了适用于Windows操作系统的最佳免费开源逻辑模拟器软件。这些逻辑模拟器是完全免费和开源的。除了他们的设置文件,你还可以下载他们的源代码,你可以研究和操作。
这些软件可帮助你设计包含各种逻辑门、不同类型的输入和输出、触发器、多路复用器、电线、存储器、算术、开关等组件的逻辑电路。创建逻辑电路后,你可以对其进行实时仿真。这些软件提供了一套很好的功能来模拟和分析逻辑电路,包括步骤模拟、电路统计、电路总结、使用的功能等。除此之外,一些软件还可以让你查看和模拟逻辑电路示波器。
在一些软件中,你还可以为设计的逻辑电路生成和查看真值表和布尔表达式。在其中之一中,你可以通过输入真值表来生成k线图,并通过将相应的布尔表达式作为输入直接创建逻辑电路。你还可以将逻辑电路导出为巴布亚新几内亚、SVG、BMP等图像格式。总而言之,这些都是具有开源许可证的特色逻辑模拟器。
我最喜欢的适用于 Windows 的免费开源逻辑模拟器软件:
数字的是此列表中我最喜欢的软件,因为它提供了最多的功能来设计和模拟逻辑门。你还可以通过该软件生成真值表,也可以输入布尔表达式来创建相应的逻辑电路。
你可能还喜欢一些最好的免费开源电路设计软件,电路仿真软件和视窗逻辑门模拟器.
数字

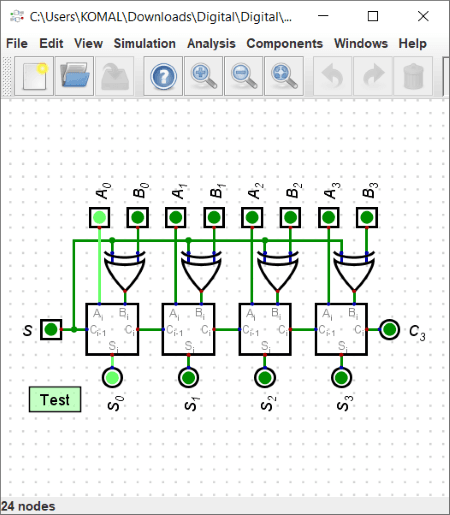

数字的是一款适用于Windows操作系统的免费开源逻辑模拟器软件。它是一个功能丰富的逻辑门模拟器,采用便携包。所以,你不需要在你的系统上安装它,可以通过运行它的可执行文件直接使用它。
它提供了各种逻辑电路组件来创建一个图表,包括逻辑门、输入和输出、电线(接地、电源电压、隧道、分离器等)、触发器、复用器、存储器、算术、开关和一些附加组件。它提供了各种逻辑电路示例,你可以相应地研究、分析或修改它们。现在,让我们来看看它的一些你可以期待的主要功能。
主要特点:
你可以实时模拟设计的逻辑电路。
它可以让你查看电路统计数据,包括输入、位等。
它可以让你运行速度测试来计算最大频率。
它提供了显示测量值表和测量图的专用功能。
你可以运行测试来验证你的设计。
它可以让你在单门阶跃模式下运行电路、计算门阶阶并执行所有单门阶阶,直到在中断组件上检测到上升沿。
它允许你将电路图导出为SVG、PNG和其他格式。
附加功能:
你将获得一个分析功能,可让你获得设计逻辑的真值表铝电路和所有可能的布尔表达式。
你可以通过其综合功能使用真值表生成k线图.此外,你还可以使用真值表创建带有女高中生触发器、两个输入门、与非门等的电路。
它可以让你通过输入特定的布尔表达式来生成逻辑电路。
它提供了一个"有限状态机"编辑器,你可以使用它来创建可以转换为状态转换表的密克罗尼西亚联邦.
结论:
它是最好的开源逻辑模拟器之一,提供所有标准和附加功能来设计高级逻辑电路。
主页
首页
逻辑电路
逻辑电路是一款不错的Windows操作系统开源逻辑模拟器软件。它允许你使用多个输入、输出、原始逻辑门和内存组件创建和模拟逻辑门和电路。你可以在逻辑电路中添加多种类型的输入和输出,包括引脚、按钮、时钟、常数、传感器、发光二极管、发光二极管矩阵、7 段、分配器、图形阵列、蜂鸣器、探头等。它还可以让你添加文本笔记来创建逻辑电路。要创建逻辑电路,你只需从左侧面板拖放所需的元素。让我们来看看这个软件的主要功能。
主要特点:
你可以编辑添加的输入和输出元素的属性,例如描述、位宽、边、符号、名称等。
它提供了开关电源功能,你可以打开该功能来运行电路仿真并计算其运行的实际频率。

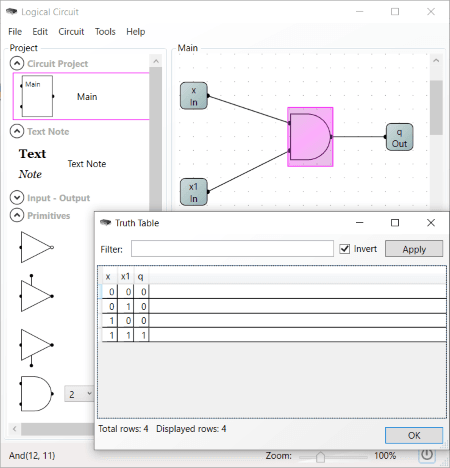

设计逻辑电路后,还可以生成并查看其真值表。
它可以让你查看项目报告,包括电路摘要、功能等。
你可以将创建的逻辑电路导出为PNG、GIF、BMP、JPEG和争执图像格式。
附加功能:
在其中,你可以找到一个专用的动态语言控制台功能,你可以使用该功能使用计算机编程语言语言和相关语法来测试你的逻辑电路。
它还提供了电路振荡功能。
结论:
是一款供师生模拟逻辑电路并查找相关真值表的好软件。
主页
主页
多媒体逻辑

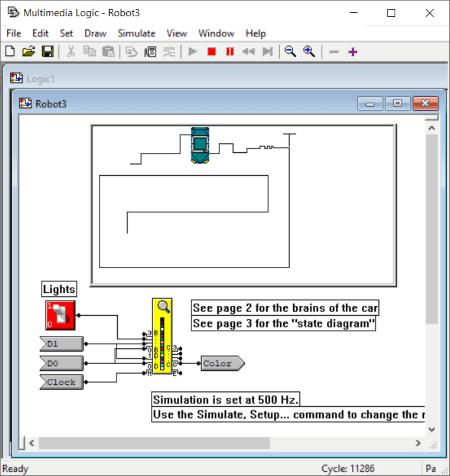

多媒体逻辑是一个功能丰富的Windows操作系统开源逻辑模拟器。它使你可以创建基本和高级逻辑电路。它还提供了一些示例逻辑电路图,你可以导入和模拟。让我们来看看它可以帮助你模拟逻辑电路设计的主要功能。
主要特点:
它提供了分类良好的菜单,你可以使用这些菜单来执行不同的功能。这些菜单是:
绘图:使用此菜单,你可以使用包括输入(接地、加号、振荡器、开关、信号接收器、键盘、定时器、时钟等)在内的元素创建逻辑电路。 ), 输出(LED、8段发光二极管,声波、信号发送器、位图、蜂鸣器等)、电线、逻辑门、机器(机器人)、多路复用器、内存、磁带驱动器等。此外,它还提供了一个专用的调色板,你可以从中可以直接添加电路元件。
设置:你可以为逻辑电路中使用的文本设置字体。
查看:在此菜单中,你可以找到配置网格设置、启用颜色线、选择背景/纸张颜色等选项。
模拟:顾名思义,它可以让你模拟设计的逻辑电路并实时查看输出。你还可以设置模拟速率和模拟条件。
除了上面提到的功能外,它还提供了一个专门的功能,可以直接打印创建的逻辑电路。
结论:
它是最简单但功能最强大的开源逻辑模拟器软件之一,任何人都可以使用它来创建不同类型的逻辑电路。
主页
主页
逻辑门模拟器

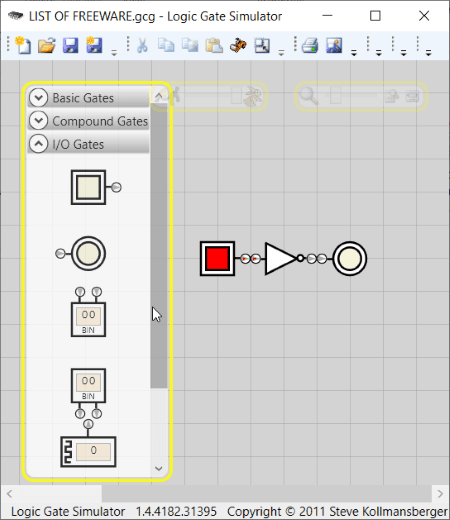

逻辑门模拟器,顾名思义,是另一款适用于Windows操作系统的免费开源逻辑模拟器软件。你可以通过此软件获得创建和模拟逻辑电路的所有基本要素。这些包括基本门、复合门和输入/输出组件,如时钟周期、数字输入等。你可以简单地将组件拖放到设计区域并相应地连接所有组件以创建逻辑电路。
主要特点:
你可以通过更改输入和查看各自的输出来实时模拟逻辑电路。
它提供显示逻辑分析仪,让你可以查看带有输入和输出信号的设计逻辑电路的示波器。
它提供了一些电路管理功能,包括展平电路、对齐电路到左上角、印刷电路等。
你可以将逻辑电路保存为PNG、JPEG或位图文件的扩展名(Bitmap)格式的图像。
附加功能:
它提供了创建和导入集成电路(集成电路)的专用选项。
你还可以启用/禁用最终用户模式、显示或隐藏真/假着色等选项。
结论:
它是一个很好的开源逻辑模拟器,可让你创建标准逻辑电路并实时模拟它们。
主页
主页
CEDAR Logic Simulator

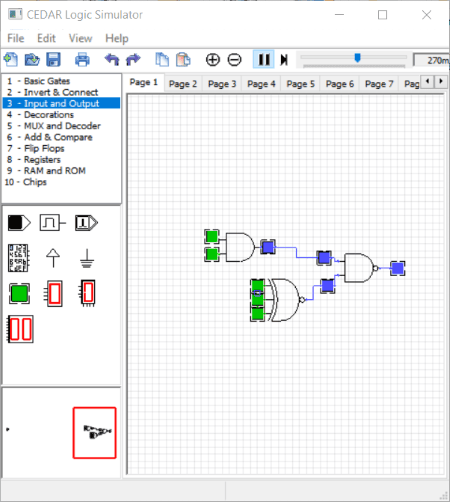

雪松逻辑模拟器是适用于Windows操作系统的基本开源逻辑模拟器。它可以让你生成标准逻辑电路,其组件包括逻辑门、输入和输出、多路复用和解码器、逆变器和连接器、触发器等。你可以查看创建的逻辑电路的实时仿真。它还提供电路图的步进仿真。你也可以调整模拟速度。此外,它还提供作为o型示波器运行电路的选项。你可以将设计好的逻辑电路导出为位图图像。
结论:
总而言之,这是一个一个非常基本的逻辑模拟器,你可以使用它来实时模拟基本逻辑门。
主页
主页
