开放用户通信(ouch)采用开发标准，可与第三方设备或PC进行通信，也适用于S7-300/400/1200/1500 CPU之间的通信。S7-1200CPU支持TCP(遵循RFC793)、TCP上的ISO(遵循RFC1006)和UDP(遵循RFC768)开放用户通信。这些通信用户的通信位于OSI模型的第四层，OSI的第三层网络层和第四层传输层将用于数据传输。网络层用于将数据从源传输到目的地，并支持IP路由功能。传输层的主要功能是为进程提供端到端的数据传输服务，提供TCP传输控制协议和UDP。用户数据报协议用于面向连接或无连接的数据传输服务。

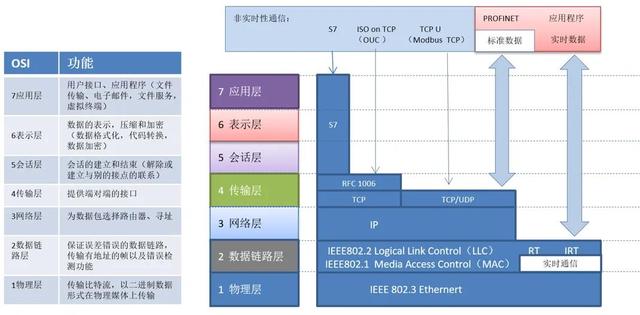

网络通信体系结构
很多项目都有不止一个CPU。为了使多个CPU实时通信，可以采用TCP/UDP通信。让我们和你分享一下TCP通信设置。
该示例需要以下资源：
1 TIA门户V14软件；
S7-1214 c0ac/DC/RLY S7-1215 c DC/DC/RLY，开关，24V转换电源；
首先，使用薄涂软件配置设备。

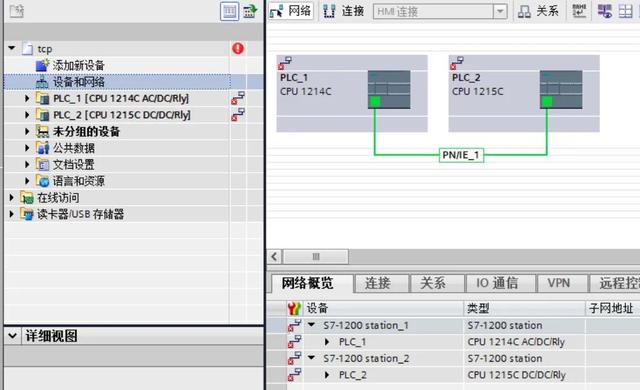

添加可编程逻辑控制器网络图。
214的IP设置为192.168.0.2，并勾选系统和时钟存储框。
将214的IP设置为192.168.0.3，并选中系统和时钟存储框。

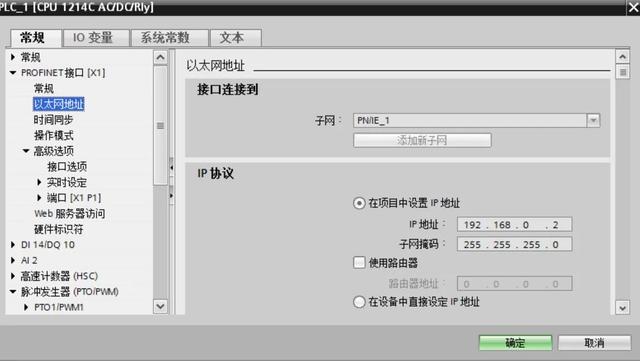

Ip设置

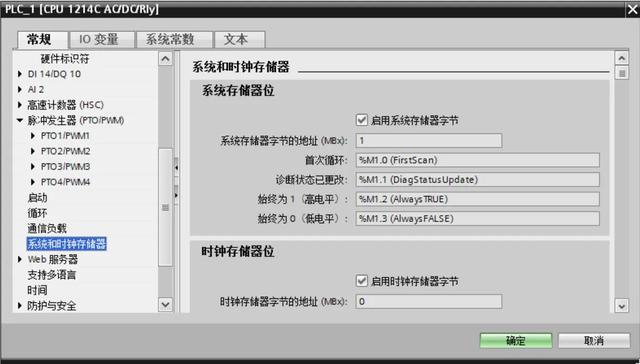

系统时钟存储。

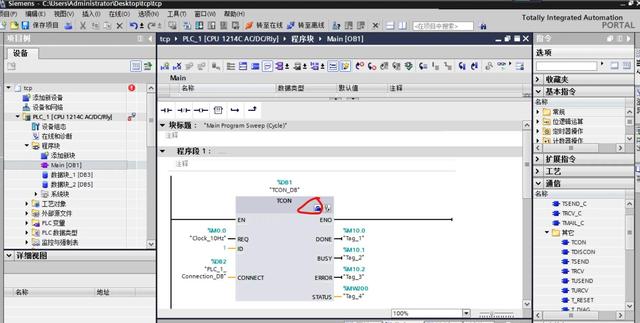

1214cpu在主程序中调用TCON指令并设置它。
TCON指令

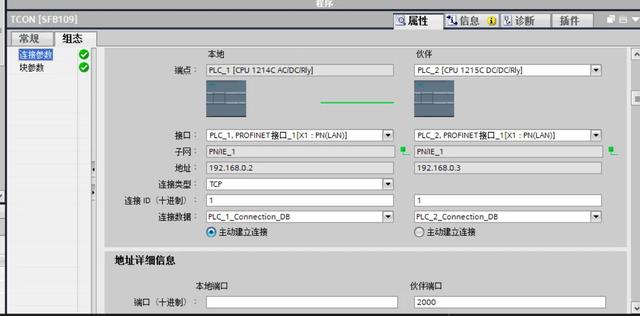

将出现以下连接参数对话框。
1.TCP被选为连接模式；
2.ID自动生成；
3.连接数据选择调用的tcon指令，生成数据块；
4.1214CPU检查以主动建立连接；
5.伙伴CPU选择1215CPU；
6.在1215，连接在分派TCON指令之后要生成的数据块；
7.默认合作伙伴端口；

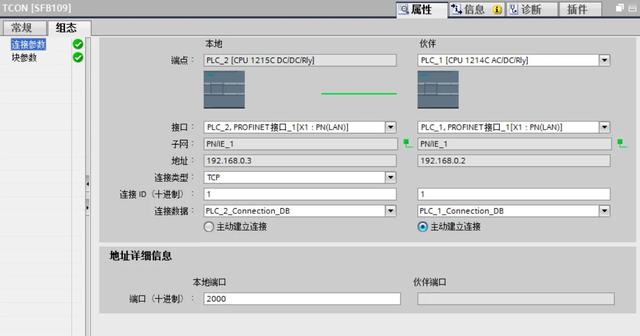

连接参数设置。
设置相同的1215cpu。
连接参数设置。
到目前为止，通信设置已经完成；
下一步是数据交换。

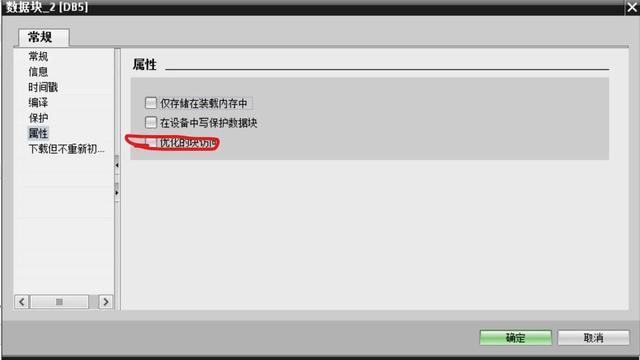

首先，在每个中央处理器中建立一个数据库块，并删除数据库块属性之间的优化访问。
全局数据库块

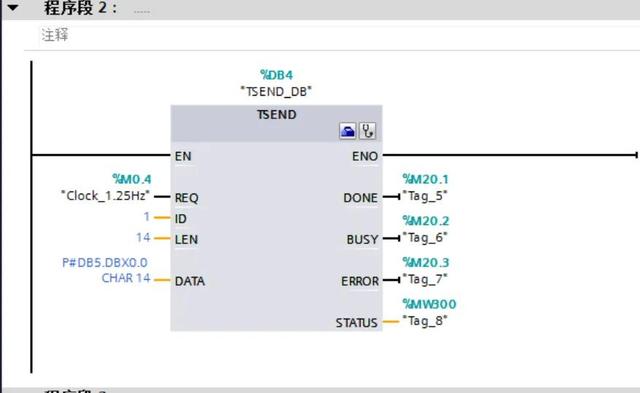

114调用TSEND指令作为发送数据，并对其进行设置。
1.REQ选择M0.4脉冲。
2.身份证和TCON的一致。
3.LEN最大传输字节；
4.数据应该用指针填写。
TSEND设置
1215呼叫TRCV指令并进行设置。
1.EN_R使能为1；
2.身份证和TCON的一致。
3.选择0或LEN中的最大传输字节，ADHOC需要设置1；
4.数据格式应与TSEND中的格式1至格式1相同；
设置并下载到各自的中央处理器；(如果没有cpu，也可以使用总仿真软件。)
