Redis是⽤C语⾔开发的⼀个开源的⾼性能键值对（key-value）的NoSQL数据库。它通过提供多种键值 数据类型来适应不同场景下的存储需求,是一个单线程运用，IO多路复⽤（是啥）

Redis整体内存划分‍‍

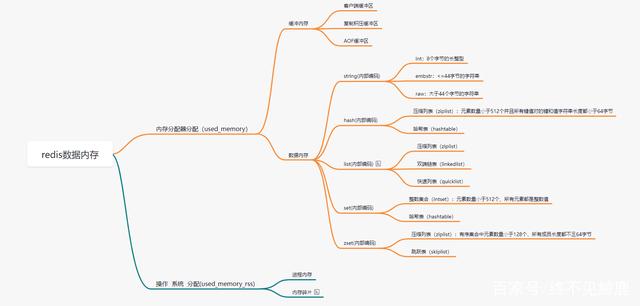

Redis作为内存数据库，在内存中存储的内容主要是数据（键值对）；但是还有其他部分占用内存，内存划分主要分为

数据内存

作为数据库，数据是最主要的部分；这部分占⽤的内存会统计在used_memory中。 Redis使⽤键值对存储数据，其中的值（对象）包括5种类型，即string、hash、list、set、zset。这5种类型是Redis对外提供的，实际上，在Redis内部，每种类型可能有2种或更多的内部编码实 现；此外，Redis在存储对象时，并不是直接将数据扔进内存，⽽是会对对象进⾏各种包装：如 redisObject、SDS等。

进程内存

Redis主进程本身运⾏肯定需要占⽤内存，如代码、常量池等等；这部分内存⼤约⼏兆，在⼤多数⽣产环境中与Redis数据占⽤的内存相⽐可以忽略。这部分内存不是由jemalloc分配，因此不会统计在 used_memory中。

除了主进程外，redis创建的子进程也会专用内存，比如redis进行AOF、RDB重写时创建的子进程。

缓冲内存

缓冲内存包括客户端缓冲区、复制积压缓冲区、AOF缓冲区等；其中，客户端缓冲存储客户端连接的输 ⼊输出缓冲；复制积压缓冲⽤于部分复制功能；AOF缓冲区⽤于在进⾏AOF重写时，保存最近的写⼊命 令。在了解相应功能之前，不需要知道这些缓冲的细节；这部分内存由jemalloc分配，因此会统计在 used_memory中。

内存碎片

内存碎⽚是Redis在分配、回收物理内存过程中产⽣的。例如，如果对数据的更改频繁，⽽且数据之间的 ⼤⼩相差很⼤，可能导致redis释放的空间在物理内存中并没有释放，但redis⼜⽆法有效利⽤，这就形成 了内存碎⽚。内存碎⽚不会统计在used_memory中。

内存碎⽚的产⽣与对数据进⾏的操作、数据的特点等都有关；此外，与使⽤的内存分配器也有关系：如 果内存分配器设计合理，可以尽可能的减少内存碎⽚的产⽣。后⾯将要说到的jemalloc便在控制内存碎 ⽚⽅⾯做的很好。

如果Redis服务器中的内存碎⽚已经很⼤，可以通过安全重启的⽅式减⼩内存碎⽚：因为重启之后， Redis重新从备份⽂件中读取数据，在内存中进⾏重排，为每个数据重新选择合适的内存单元，减⼩内存 碎⽚。

数据内存

Redis整体上是⼀个KV结构，但是它的Value⼜可以分⽂以下五种数据类型。

• string 字符串
• hash 散列
• list 列表
• set 集合
• zset 有序集合

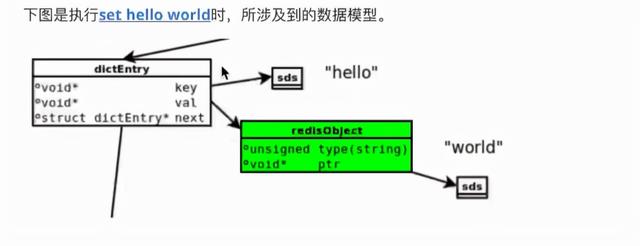

数据内存结构

1. dictEntry：Redis是Key-Value数据库，因此对每个键值对都会有⼀个dictEntry，共24字节大小。⾥⾯存储了指向 Key和Value的指针；next指向下⼀个dictEntry，与本Key-Value⽆关。
2. .Key：图中右上⻆可⻅，Key（”hello”）并不是直接以字符串存储，⽽是存储在SDS（是什么）结构中。
3. redisObject：Value(“world”)既不是直接以字符串存储，也不是像Key⼀样直接存储在SDS中，⽽ 是存储在redisObject中。实际上，不论Value是5种类型的哪⼀种，都是通过redisObject来存储 的；⽽redisObject（结构是啥样的 ）中的type字段指明了Value对象的类型，ptr字段则指向对象所在的地址。不过可 以看出，字符串对象虽然经过了redisObject的包装，但仍然需要通过SDS存储。

redisObject是啥

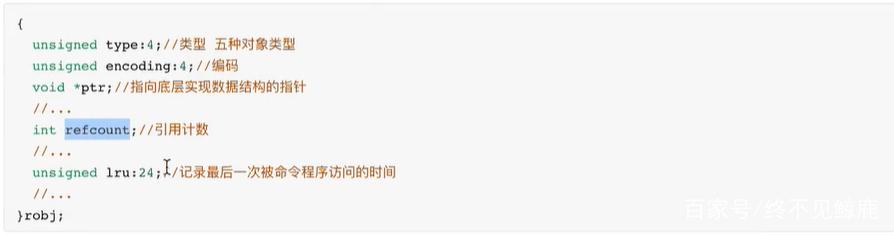

不管哪种类型的数据redis都转为redisObject对象存储，redis对象的类型，内部编码、对象回收、共享对象等功能都需要redisObject支持。其数据结构如下

其中type 4 bit，encoding 4 bit，lru2 4 bit，8bit一个字节，这三个占用内存4个字节，剩余两个ptr 8 个字节和 refcount 4 个字节。所以一个redisObject是16个字节。

type

type字段表示对象的类型，占4个⽐特；⽬前包括REDIS_STRING(字符串)、REDIS_LIST (列表)、 REDIS_HASH(哈希)、REDIS_SET(集合)、REDIS_ZSET(有序集合)

encoding

encoding表示对象的内部编码，占4个⽐特。 对于Redis⽀持的每种类型，都有⾄少两种内部编码，例如对于字符串，有int、embstr、raw三种编 码。通过encoding属性，Redis可以根据不同的使⽤场景来为对象设置不同的编码，⼤⼤提⾼了Redis的 灵活性和效率。以列表对象为例，有压缩列表和双端链表两种编码⽅式；如果列表中的元素较少，Redis 倾向于使⽤压缩列表进⾏存储，因为压缩列表占⽤内存更少，⽽且⽐双端链表可以更快载⼊；当列表对 象元素较多时，压缩列表就会转化为更适合存储⼤量元素的双端链表；

ptr

ptr指针指向具体的数据，如前⾯的例⼦中，set hello world，ptr指向包含字符串world的SDS

refcount

refcount记录的是该对象被引⽤的次数，类型为整型。refcount的作⽤，主要在于对象的引⽤计数和内 存回收。当创建新对象时，refcount初始化为1；当有新程序使⽤该对象时，refcount加1；当对象不再被 ⼀个新程序使⽤时，refcount减1；当refcount变为0时，对象占⽤的内存会被释放。

Redis中被多次使⽤的对象(refcount>1)，称为共享对象。Redis为了节省内存，当有⼀些对象重复出现 时，新的程序不会创建新的对象，⽽是仍然使⽤原来的对象。这个被重复使⽤的对象，就是共享对象。⽬前共享对象仅⽀持整数值的字符串对象。

Redis服务器在初始化时，会创建10000个字符串对象，值分别是0~9999的整数 值；当Redis需要使⽤值为0~9999的字符串对象时，可以直接使⽤这些共享对象。10000这个数字定义 在源码的 OBJ_SHARED_INTEGERS 常量中定义，这就是共享对象池，之所以有共享对象池，是因为创建⼤量的整数类型redisObject存在内存开销，每个redisObject内部结构⾄少占16字节，甚⾄超过了 整数⾃身空间消耗。

lru

ru记录的是对象最后⼀次被命令程序访问的时间，占据的⽐特数不同的版本有所不同（2.6版本占22⽐ 特，4.0版本占24⽐特）。

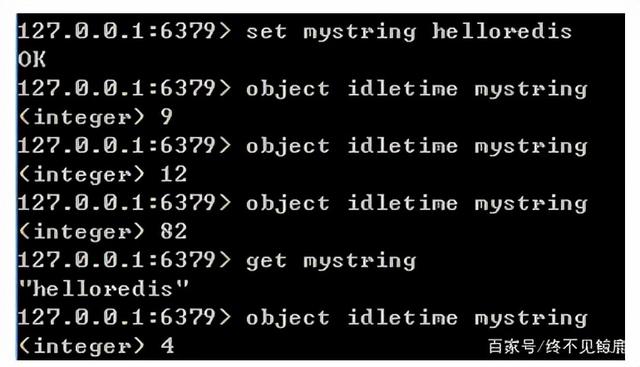

通过对⽐lru时间与当前时间，可以计算某个对象的闲置时间；object idletime命令可以显示该闲置时间 （单位是秒）。object idletime命令的⼀个特殊之处在于它不改变对象的lru值。

lru值除了通过object idletime命令打印之外，还与Redis的内存回收有关系：如果Redis打开了 maxmemory选项，且内存回收算法选择的是volatile-lru或allkeys—lru，那么当Redis内存占⽤超 过maxmemory指定的值时，Redis会优先选择空转时间最⻓的对象进⾏释放。

SDS

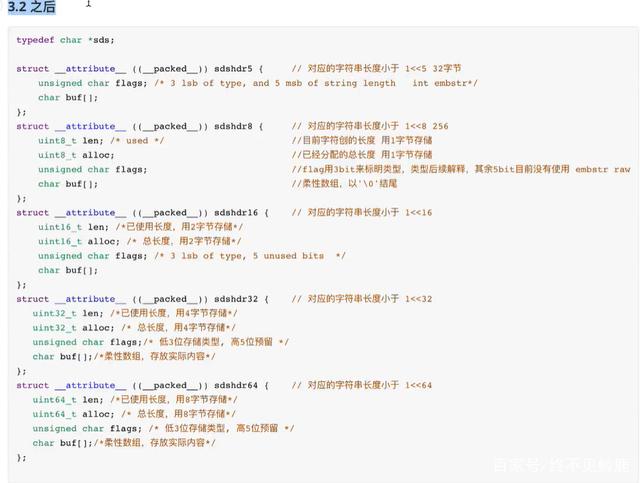

Redis没有直接使⽤C字符串(即以空字符’\0’结尾的字符数组)作为默认的字符串表示，⽽是使⽤了SDS。 SDS是简单动态字符串(Simple Dynamic String)的缩写。

Redis的对象类型与内存编码

Redis⽀持5种对象类型，⽽每种结构都有⾄少两种编码； 这样做的好处在于： ⼀⽅⾯接⼝与实现分离，当需要增加或改变内部编码时，⽤户使⽤不受影响; 另⼀⽅⾯可以根据不同的应⽤场景切换内部编码，提⾼效率。

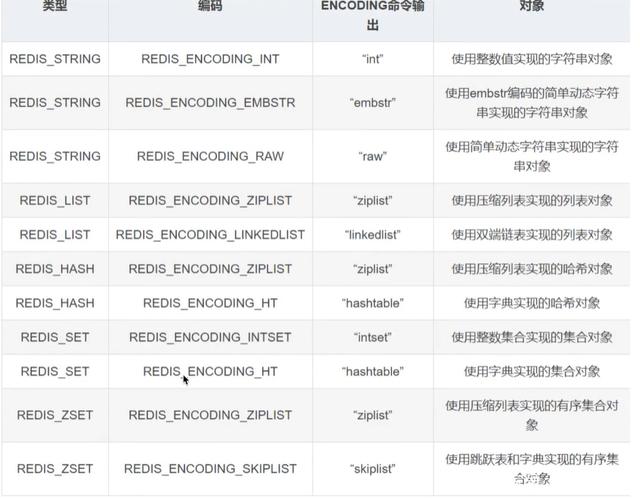

Redis各种对象类型⽀持的内部编码如下图所示

string（SDS）

字符串是最基础的类型，因为所有的键都是字符串类型，且字符串之外的其他⼏种复杂类型的元素也是 字符串。 字符串⻓度不能超过512MB

字符串类型的内部编码有3种，它们的应⽤场景如下：

• int：8个字节的⻓整型。字符串值是整型时，这个值使⽤long整型表示。
• embstr：<=44字节的字符串。embstr与raw都使⽤redisObject和sds保存数据，区别在于， embstr的使⽤只分配⼀次内存空间（因此redisObject和sds是连续的），⽽raw需要分配两次内存 空间（分别为redisObject和sds分配空间）。因此与raw相⽐，embstr的好处在于创建时少分配⼀ 次空间，删除时少释放⼀次空间，以及对象的所有数据连在⼀起，寻找⽅便。⽽embstr的坏处也很 明显，如果字符串的⻓度增加需要重新分配内存时，整个redisObject和sds都需要重新分配空间， 因此redis中的embstr实现为只读。
• raw：⼤于44个字节的字符串

list（ziplist、linkedlist、quicklist）

列表（list）⽤来存储多个有序的字符串，每个字符串称为元素； ⼀个列表可以存储2^32-1个元素。 Redis中的列表⽀持两端插⼊和弹出，并可以获得指定位置（或范围）的元素，可以充当数组、队列、栈 等。

Redis3.0之前列表的内部编码可以是压缩列表（ziplist）或双端链表（linkedlist）。选择的折中⽅案 是两种数据类型的转换，但是在3.2版本之后 因为转换也是个费时且复杂的操作，引⼊了⼀种新的数据格 式，结合了双向列表linkedlist和ziplist的特点，称之为quicklist。所有的节点都⽤quicklist存储，省去了 到临界条件是的格式转换

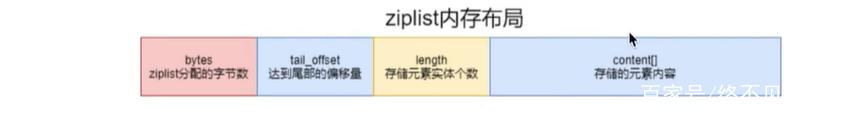

• 压缩列表（ziplist）

压缩列表（ziplist）是Redis为了节省内存⽽开发的，是由⼀系列特殊编码的连续内存块组成的顺序型数 据结构，⼀个压缩列表可以包含任意多个节点（entry），每个节点可以保存⼀个字节数组或者⼀个整数 值，放到⼀个连续内存区，当⼀个列表只包含少量列表项时，并且每个列表 项是⼩整数值或短字符串，那么Redis会使⽤压缩列表来做该列表的底层实现

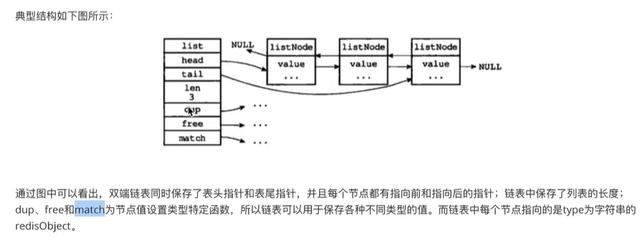

• 双向链表（linkedlist）

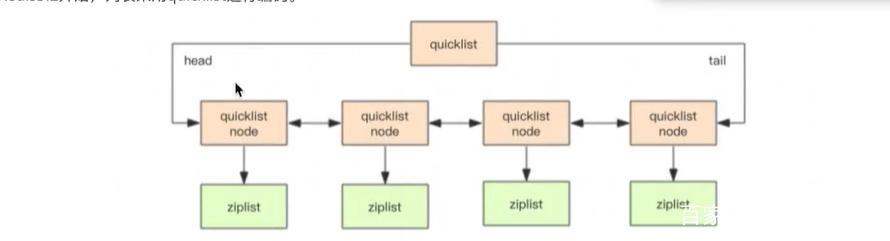

• 快速列表quicklist

就是 linkedlist和ziplist的结合。quicklist中的每个节点ziplist都能够存储多个数据元素。 Redis3.2开始，列表采⽤quicklist进⾏编码

hash（压缩列表和哈希表）

哈希（作为⼀种数据结构），不仅是Redis对外提供的5种对象类型的⼀种（与字符串、列表、集合、有 序结合并列），也是Redis作为Key-Value数据库所使⽤的数据结构。为了说明的⽅便，后⾯当使⽤“内层 的哈希”时，代表的是Redis对外提供的5种对象类型的⼀种；使⽤“外层的哈希”代指Redis作为Key-Value 数据库所使⽤的数据结构。

内层的哈希使⽤的内部编码可以是压缩列表（ziplist）和哈希表（hashtable）两种，当hash中元素数量⼩于512个并且hash中所有键值对的键和值字符串⻓度都⼩于64字节用ziplist；Redis的外层的哈希则只使⽤了hashtable。

hashtable：⼀个hashtable由1个dict结构、2个dictht结构、1个dictEntry指针数组（称为bucket）和多 个dictEntry结构组成。

其中ht属性和trehashidx属性则⽤于rehash，即当哈希表需要扩展或收缩时使⽤。ht是⼀个包含两个项的数 组，每项都指向⼀个dictht结构，这也是Redis的哈希会有1个dict、2个dictht结构的原因。通常情况下， 所有的数据都是存在放dict的ht[0]中，ht[1]只在rehash的时候使⽤。dict进⾏rehash操作的时候，将 ht[0]中的所有数据rehash到ht[1]中。然后将ht[1]赋值给ht[0]，并清空ht[1]。

set（整数集合和哈希表）

集合（set）与列表类似，都是⽤来保存多个字符串，但集合与列表有两点不同：集合中的元素是⽆序 的，因此不能通过索引来操作元素；集合中的元素不能有重复。

⼀个集合中最多可以存储2^32-1个元素；除了⽀持常规的增删改查，Redis还⽀持多个集合取交 集、并集、差集。

只有当集合中元素数量⼩于512个并且所有元素都是整数值才会使⽤整数集合。如果有⼀个条件不满⾜，则使⽤哈希表；且编码只可能由整数集合转化为哈希表，反⽅向则不可能。

zset（压缩列表和跳跃表）

有序集合与集合⼀样，元素都不能重复；但与集合不同的是，有序集合中的元素是有顺序的。与列表使 ⽤索引下标作为排序依据不同，有序集合为每个元素设置⼀个分数（score）作为排序依据。

当有序集合中元素数量⼩于128字节并且所有成员⻓度都不⾜64字节才会使用压缩列表如果有⼀个条件不满⾜，则使⽤跳跃表；且编码只可能由压缩列表转化为跳跃表，反⽅向则不可能。

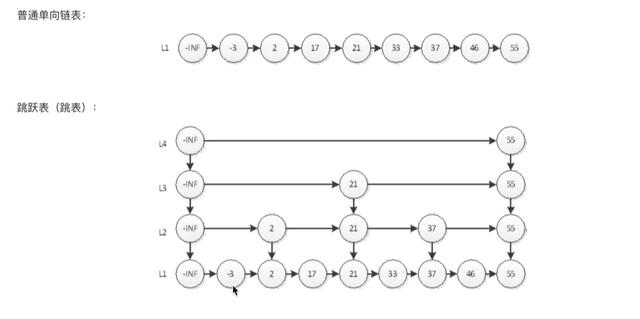

skiplist（跳跃表）

①、搜索：从最⾼层的链表节点开始，如果⽐当前节点要⼤和⽐当前层的下⼀个节点要⼩，那么则往下 找，也就是和当前层的下⼀层的节点的下⼀个节点进⾏⽐较，以此类推，⼀直找到最底层的最后⼀个节 点，如果找到则返回，反之则返回空。

②、插⼊：⾸先确定插⼊的层数，有⼀种⽅法是假设抛⼀枚硬币，如果是正⾯就累加，直到遇⻅反⾯为 ⽌，最后记录正⾯的次数作为插⼊的层数。当确定插⼊的层数k后，则需要将新元素插⼊到从底层到k 层。

③、删除：在各个层中找到包含指定值的节点，然后将节点从链表中删除即可，如果删除以后只剩下头 尾两个节点，则删除这⼀层
